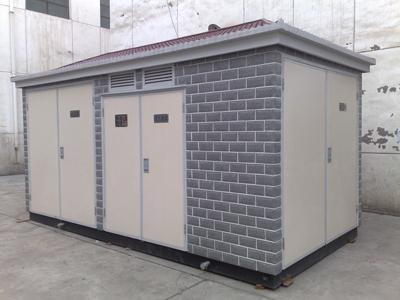

关于箱变电站是指将高压开关设备、低压开关设备、电能计量设备、无功补偿装置等，按照特定的接线方式组合在一起，组成一个或几个箱体的紧凑成套配电装置。用于额定电压10/0.4KV的三相交流系统中作接线和供电之用。下面小编告诉大家箱变电站的工作原理是什么？

　　相对于同容量的欧式箱变，美式箱变结构更加合理。因为欧式箱变是将变压器与一般高压电器设备同装在一个金属壳体内，造成变压器室温很高，散热困难，影响出力；另一方面，欧式箱变采用普通高压负荷开关和熔断器、低压开关柜，因此体积较大。美式箱变的结构不同于欧式箱变。在配置上，其低压室、变电室、高压室等均为目字型配置，但均为品字型配置。就结构而言，这种箱式变分为前、后两部分，前部为高、低压工作间隔，工作间隔内包括高低压接线端、负荷开关操作手柄、无载调压分节开关、插入式熔断器、油位计等；后部为注油箱及散热片，将变压器绕组、铁芯、高压负荷开关、熔断器放入变压器油箱。
　　油浸金属氧化物避雷器也可用于避雷器。变电所取消了油枕，采用油加气隙体积恒定的原则设计了密封油箱，油箱和散热器暴露在空气中，无散热困难。低电压断路器采用塑壳断路器作为主断路器和出线断路器。因为简化了结构，这类箱变电站的占地面积和体积大大减少，因为体积很小，加上只有一面开门，所以所需的占地面积只有欧式箱的四分之一，体积只有同容量欧式箱的四分之一到三分之一。美式箱变高电压侧采用熔断器保护，低压侧采用塑壳自动空气断路器保护，与中国10kV配变保护相同。高电压熔断器保护变压器内部发生故障，自动空气断路器保护低压侧线路发生过电流，短路，欠电压。美式箱式存在缺陷。因负载开关浸在油中，被油电弧碳化，分解，产生乙炔等有害气体，使其性能降低，事故频发。看清楚断点，便于检修。由于有些低压保护计量方式不同于中国，所以美式箱变本身并没有低压保护计量。根据用户的需求，在低压侧增加了低压配电柜，以满足用户的需要。因箱式变电所长时间在阳光直射下，影响了塑壳断路器的散热，使断路器负荷和短路电流不能正常运行，容易引发高压侧故障。

　　以上就是小编帮大家整理的内容，希望能帮助到您，更多的请关注我们网站。
