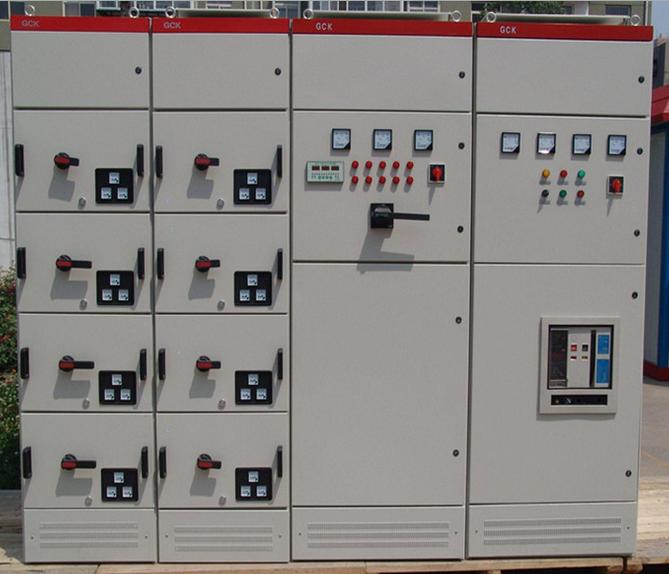

关于GCK低压抽屉柜，该MNS/GCK/Dragon抽屉柜系统的柜架结构可分为装置小室、母线小室和电缆小室，大小为2200mm×宽×深。下面小编告诉大家GCK低压抽屉柜的优势有哪些？

　　*400/600/800/1000/1200*600/800/1000mm。风门宽度在2000A以下的开关柜均可采用。

　　四百毫米。输送装置上限3000毫米。

　　进线柜、出线柜、母联柜均装有开关，该开关可为固定隔离开关或固定隔离开关。
　　也可以是拉出式塑料外壳或空气断路器。

　　将相同功能组的部件装配到MNS系统中，可以形成简单的机械和电气功能部件，包括。

　　电力部件和控制部件。

　　橱柜内部小房间分开。

　　根据不同的要求，机柜架结构可以分为以下几个小室：装置小室，母线小室，电缆小室。

　　设备小室为功能单元组件，母线小室为母线及配线，电缆小室为进出线电缆（上）

　　下部或下部线路可供使用）、功能部件之间的连接线和附件，例如缆夹、电缆连接件、并联线路、行走。

　　槽线等

　　两个机柜之间和两个小房间之间可以被隔开，内部隔开可以使电弧破坏性降至低少。

　　母线。

　　主母线布置在开关箱背（母线小室）上，分上下两层。双主母线系统分别设置于上、下

　　在下面两层，单层的主母线系统被安排在上层或底层。这两层主母线的截面大小不同。主节点单。

　　单独的，串联的，并联的都可以。视母线电流的大小，每相可以包含2个或4个主母线。双侧操作柜体。

　　采用通用母线设计连接屏幕的柜母线由运输单元隔开。总线材料是铜（Cu），截面面积是。

　　三种规格：30×10mm,40×10mm,60×10mm，不同截面的母线也可连接。

　　分配总线

　　分配母线用于功能部件与母线之间的连接，垂直分布于母线的小室中。上限多的是一个开关柜。

　　能够安装两根三相或四相配线，可成两段分布，可全高、半高或中间分开成两段。配电网各相位。

　　单铜排为直角形，横断面50×5mm,L形50×30×5mm。配线母线的材料是铜。

　　保护线与中性线连排。

　　该系统可以被布置为一个TN-C或TN-S母线系统。除主母线和配电母线外，4线制还包括了保。

　　保护中性线（PEN），五线制系统加保护地线和中性线（PE+N）。

　　用于系统连接的保护/中性线连接排水平安装在设备室，电缆室的下方，并用绝缘端子固定。

　　排的长度是以运输单位来划分的。供本柜连接用的保护/中性线连接排垂直安装在小型室内电缆，

　　采用与机柜高度相同的绝缘端固定。

　　PEN排、PE+N排和连接排均开模数孔，用于电缆连接。

　　以上就是小编帮大家整理的内容，希望能帮助到您，更多的请关注我们网站。
