【产品分析】10kV环网柜常见故障分析及改进措施!
时间:2021-03-31 14:21:15 点击次数:1932

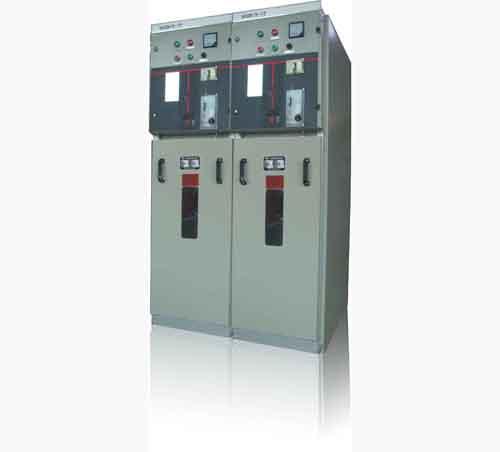

  关于10kV环网柜是供电系统中的一种重要电源和电力开关终端设备,具有安装方便,维护容易,运行费用低等特点,在各地城市电网中得到了广泛的应用。但是,10kV环网柜在实际运行中会出现各种故障,导致供电可靠性下降。因此,需要加强对10kV环网柜故障原因分析和改进措施的研究,为10kV环网柜的维护奠定基础。下面小编告诉大家10kV环网柜常见故障分析及改进措施!

  环形柜概览。

  为了提高用户用电的可靠性,一般用户都可以接入多个电源系统,然后需要将供电系统设计成环形,这种供电系统的形式叫做环网供电系统。对于居住小区、工矿企业厂址、商场、地铁站、机场等大型公共建筑的交流配电系统等,一般采用环网供电。在这些配电系统中,负荷容量很小,通常采用负荷开关配置高压熔断保护或断路保护以控制高压回路,在系统中所用的高压开关柜又称环网柜。由于环网柜接线方式比较灵活,可以满足不同配电网络结构的使用要求,因此环网柜接线是电力建设中非常需要的组成部分。
  10kV环网柜常见故障及原因分析。

  2.1单套烧毁。

  情形1:某线路电流I段动作,查到有环网柜302个间隔短路,其余3个间隔正常。据悉,该环网柜已投入使用已9年,根据现场查看分析,该环网柜备用间隔302开关处于虚位状态,负荷开关实际上未断开(负荷开关处于分位),再加上持续降雨天气及管道与地下污水管道连接,运行环境恶劣,导致环网柜严重受冻,绝缘老化发热(这种环网柜不具备红外测温条件),就会导致302间隔短路接地故障。

  情形2:对设备进行日常巡视、检测时,发现该环网柜304间隔C相套管发热,T头附件与环网柜套管连接处有碳化痕迹,随后安排停电检查(不影响用户),发现该环网柜304间隔C相电缆T头及套管烧损严重,需及时更换。根据现场情况分析,该环网柜已投入使用10年,环网柜T头在高温下老化发热,T头附件在高温下发生碳化,导致环网柜套管破裂损坏。

  2.绝缘问题。

  因一些不确定的原因,在进行多次切换操作后,绝缘板与导电体之间存在着松动隐患,影响了其可靠性。因线路受振动冲击会产生断续放电,且环网柜内各电气元件均在封闭环境中,因此很难及时发现故障,也很难确定故障段,造成放电产生的电流击穿绝缘板而引发事故。当出现绝缘问题时,持续放电也会使电流互感器的外部绝缘发生闪络,从而产生相间或相对短路。由于机柜内部小室部分部件没有分离,弧线会冲击裸露在外的母线,因此环网式机柜不能放松检测,应及时处理隐患。
