FN18-12系列户内高压负荷开关

FN18-12系列户内高压负荷开关

FN18-12系列户内高压负荷开关,具有设计先进、操作简便、结构紧凑、体积小、功能全、重量轻、 分合速度快、可靠性高等优点。适用于交流50Hz,额定电压12KV、额定电流630A及三相配电系统中, 特别适用于城网建设改造工程,高层建筑,公共设施的环网供电,是箱式变电站、变压器保护的理想产品。
材质配置

手动电动可选,可配熔断器

型号

FN18-12/630-20

全国24小时销售热线:

13616630771

FN18-12系列户内高压负荷开关,具有设计先进、操作简便、结构紧凑、体积小、功能全、重量轻、

分合速度快、可靠性高等优点。适用于交流50Hz,额定电压12KV、额定电流630A及三相配电系统中,

特别适用于城网建设改造工程,高层建筑,公共设施的环网供电,是箱式变电站、变压器保护的理想产品。

FN18高压负荷开关

功能原理

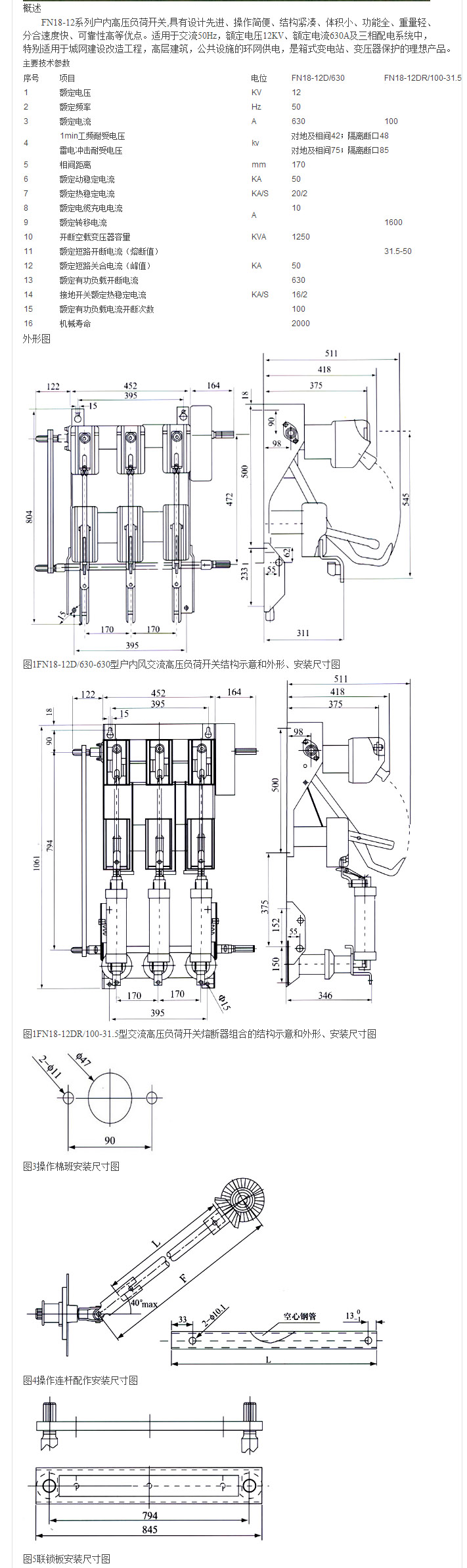

技术参数

序号

项目

电位

FN18-12D/630

FN18-12DR/100-31.5

1

额定电压

KV

12

2

额定频率

Hz

50

3

额定电流

A

630

100

4

1min工频耐受电压

kv

对地及相间42;隔离断口48

雷电冲击耐受电压

对地及相间75;隔离断口85

5

相间距离

mm

170

6

额定动稳定电流

KA

50



7

额定热稳定电流

KA/S

20/2



8

额定电缆充电电流

A

10

9

额定转移电流



1600

10

开断空载变压器容量

KVA

1250

11

额定短路开断电流(熔断值)

KA



31.5-50

12

额定短路关合电流(峰值)

50

13

额定有功负载开断电流

630



14

接地开关额定热稳定电流

KA/S

16/2

15

额定有功负载电流开断次数



100

16

机械寿命

2000


结构尺寸

外形图

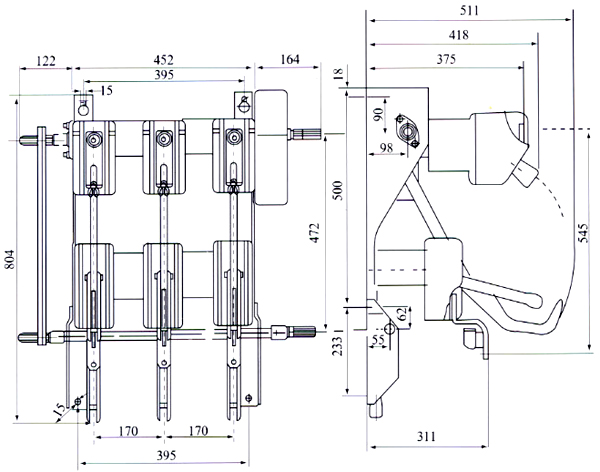

1FN18-12D/630-630型户内风交流高压负荷开关结构示意和外形、安装尺寸图

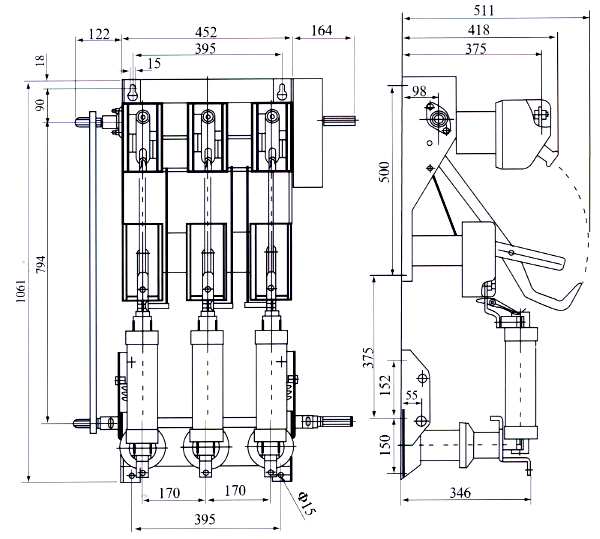

1FN18-12DR/100-31.5型交流高压负荷开关熔断器组合的结构示意和外形、安装尺寸图

3操作棉班安装尺寸图

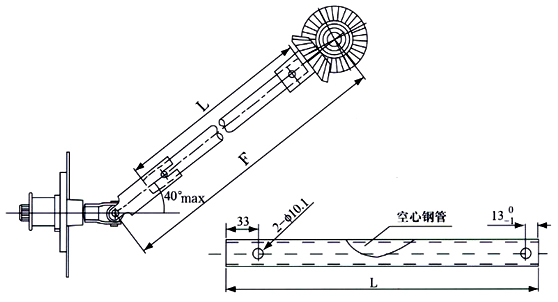

4操作连杆配作安装尺寸图

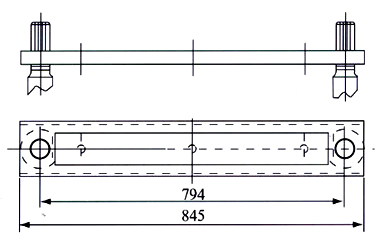

5联锁板安装尺寸图

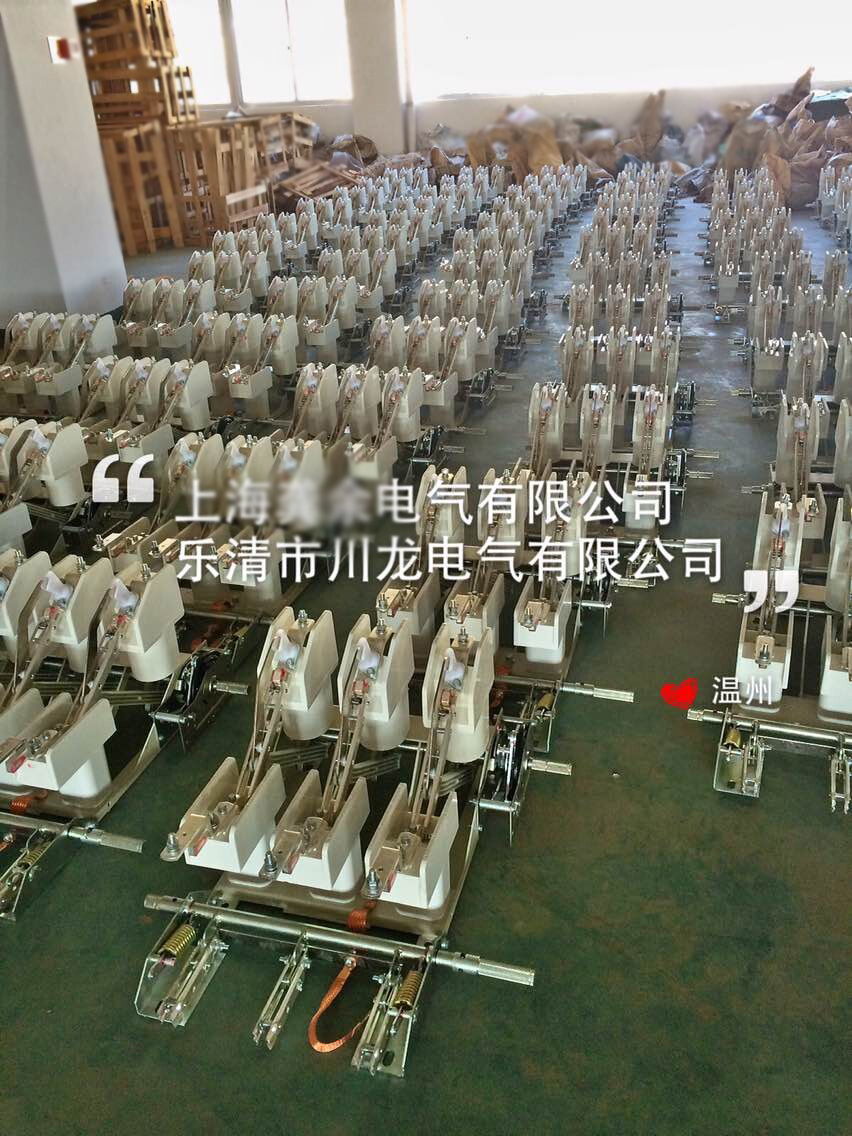

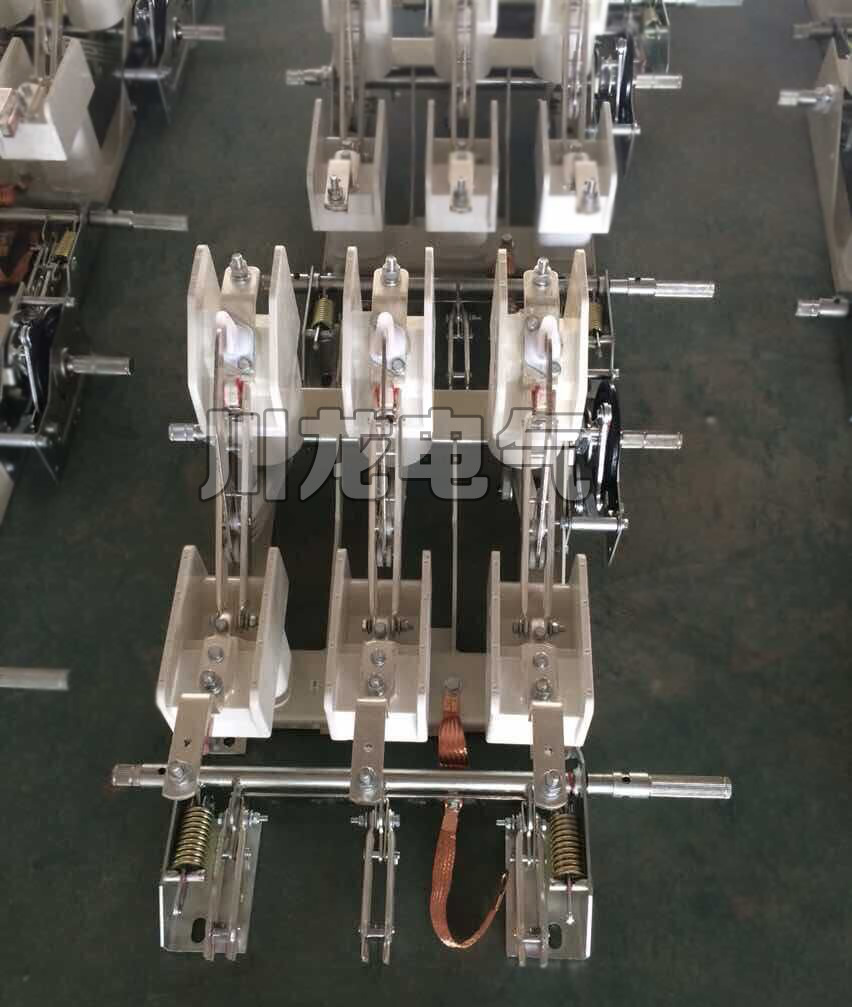

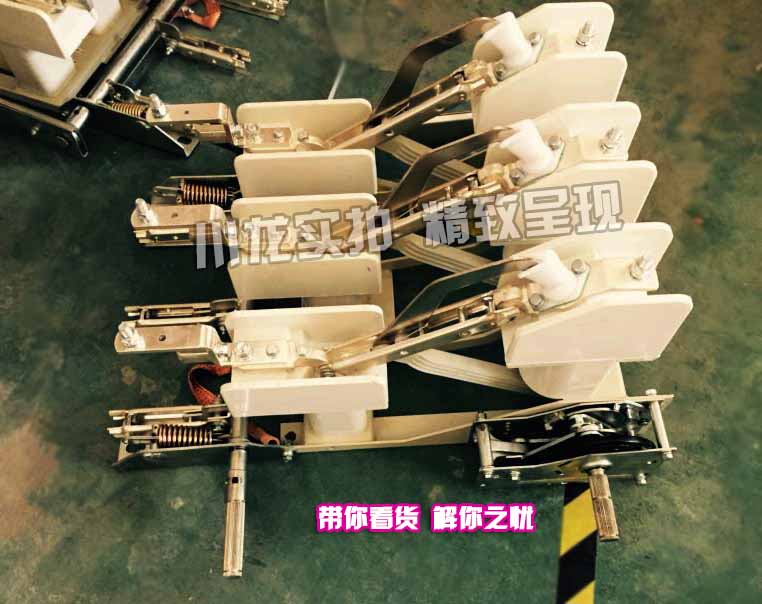

产品实拍

FN18高压负荷开关FN18-12高压负荷开关FN18负荷开关
