一、基本原理：

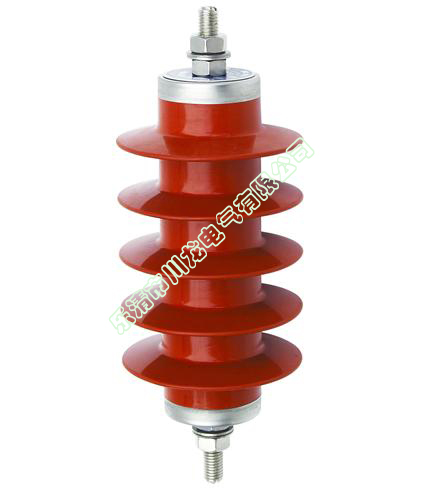

氧化锌避雷器是目前国际上理想的过电压保护器，它采用了氧化锌电阻为主要原件，与传统的碳化硅避雷器相比，大大改善了电阻片的伏安特性，提高了通流能力，可以做成无间隙避雷器。因此带来了电器结构特点的根本变化。
当避雷器在正常工作电压下，流过避雷的电流仅是微安级，当遭受过电压时，避雷器优异的非线特性发挥了作用，流过避雷器的电流达数千安培，避雷器处于导通状态，释放过电压能量，从而防止了过电压对输变电设备的侵害。

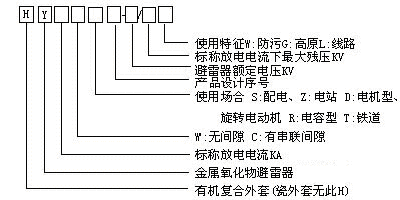

二、型号说明：
|
|
|
三、使用条件：
1.环境温度不高于+40℃，不低于-40℃
2.海拔高度不超过1000m-2000m
3.最大风速不超过35m/s
4.地震裂度7度及以下地区
5.电源频率50Yz或60Yz
6.长期施加在避雷器上的工频电压不超过避雷器的持续运行电压。异常使用条件、需在订货时说明并双方协商解决。
四、性能特点：
本公司生产的0.22-110KV级各种类型的氧化锌避雷器。除各项性能符合国家标准GB11032外，还有以下特点：
1 .实配直流参考电压高于国标规定值4%以上，有利于提高避雷器的稳定性。
2 .能量耐受能力裕度大，如10KV配电型避雷器2mA方波通流容量实际可达150A；4/10μs大电流冲击耐受能力达65KA。
3 .泄漏电流小，0.75倍直流1mA电压下的泄漏电流通常不大于20μA,而且耐老化性能好，长期使用稳定可靠。
4 .密封结构先进可靠，复合外套采取一次性整体模压成型。
5 .产品爬电距离大，耐污性能好。
6 .可根据用户要求进行设计和生产各类有特殊要求的产品。
五、3-35kV金属氧化物避雷器： |
|
1、技术参数： |
|
3-10kV配电型：保护相应电压等级的配电变压器、开关柜、箱式柜、电缆头、柱上少油开关等配电设备免受大气和操作过电压损坏。 |
|
避雷器型号
|
系统电压（kV）
|
额定电压（kV）
|
持续运行电压（kV）
|
直流参考电压不小于（kV）
|
1/5μs徙波残压不大于（kV）
|
8/20μs雷电残压不大于（kV）
|
30/60μs操作残压不大于（kV）
|
2ms方波通流容量（A）
|
4/10μs冲击通流容量（kA）
|
重量（kg）
|
爬电距离（cm/kV）
|
|
HY5WS-5/15
|
3
|
5
|
4
|
7.8
|
17.3
|
15.0
|
12.8
|
150
|
65
|
1.0
|
3.1
|
|
HY5WS-10/30
|
6
|
10
|
8
|
15.6
|
34.6
|
30.0
|
25.6
|
150
|
65
|
1.0
|
3.1
|
|
HY5WS-17/50
|
10
|
17
|
13.6
|
26
|
57.5
|
50.0
|
42.5
|
150
|
65
|
1.5
|
3.1
|
|
|
3-35kV电站型：保护发电厂、变电站的交流电气设备受大气和操作过电压损坏。 |
|
避雷器型号
|
系统电压（kV）
|
额定电压（kV）
|
持续运行电压（kV）
|
直流参考电压不小于（kV）
|
1/5μs徙波残压不大于（kV）
|
8/20μs雷电残压不大于（kV）
|
30/60μs操作残压不大于（kV）
|
2ms方波通流容量（kA）
|
4/10μs冲击通流容量（kA）
|
持续运行电压下的阻性电流不大于（μA）
|
重量（kg）
|
爬电距离（cm/kV）
|
|
HY5WZ-5/13.5
|
3
|
5
|
4
|
7.2
|
15.5
|
13.5
|
11.5
|
250
|
65
|
200
|
1.4
|
3.8
|
|
HY5WZ-10/27
|
6
|
10
|
8
|
15.0
|
31.0
|
27.0
|
23.0
|
250
|
65
|
200
|
1.5
|
3.8
|
|
HY5WZ-17/45
|
10
|
17
|
13.6
|
25
|
51.8
|
45
|
38.3
|
250
|
65
|
200
|
2.0
|
3.45
|
|
HY5WZ-51/134
|
35
|
51
|
40.8
|
75
|
154
|
134
|
114
|
250
|
65
|
200
|
17.0
|
2.8
|
|
|
3-35kV电容器型：抵制真空开关或少油开关投切电容组生产的重然过电压，保护电容器组免受操作过电压损坏。 |
|
避雷器型号
|
系统电压（kV）
|
额定电压（kV）
|
持续运行电压（kV）
|
直流参考电压不小于（kV）
|
8/20μs雷电残压不大于（kV）
|
30/60μs操作残压不大于（kV）
|
2ms方波通流容量（A）
|
4/10μs冲击通流容量（kA）
|
持续运行电压下的阻性电流不大于（A）
|
重量（kg）
|
爬电距离（cm/kV）
|
|
HY5WR-5/13.5
|
3
|
5
|
4
|
7.2
|
13.5
|
10.5
|
400-500
|
65
|
200
|
1.8
|
3.8
|
|
HY5WR-10/27
|
6
|
10
|
8
|
15.0
|
27.0
|
21.0
|
400-500
|
65
|
200
|
2.0
|
3.8
|
|
HY5WR-17/45
|
10
|
17
|
13.6
|
25
|
45
|
35
|
400-500
|
65
|
200
|
2.6
|
3.3
|
|
HY5WR-51/128
|
35
|
51
|
40.8
|
75
|
128
|
105
|
400-500
|
65
|
200
|
17.0
|
2.8
|
|
|
2、安装尺寸及外形图： |
|
|
|
六、66kV电站型金属氧化物避雷器： |
|
避雷器型号
|
系统电压（kV）
|
额定电压（kV）
|
持续运行电压（kV）
|
直流参考电压不小于（kV）
|
操作冲击电流残压（kV）
|
标称冲击电流残压（kV）
|
徙波冲击电流残压（kV）
|
2ms方波通流容量（A）
|
|
HY5W1-75/215
|
66
|
75
|
60
|
123
|
183
|
215
|
248
|
600-800
|
|
HY5W1-90/224
|
66
|
90
|
72.5
|
130
|
190
|
224
|
258
|
600-800
|
|
HY5W1-90/232
|
66
|
90
|
72.5
|
130
|
198
|
232
|
266
|
600-800
|
|
HY5W1-90/238
|
66
|
96
|
75
|
140
|
207
|
238
|
272
|
600-8
|
|
