ZW32-12F/630-20智能看门狗分界真空断路器

ZW32-12F/630-20智能看门狗分界真空断路器

ZW32-12F型户外交流高压分界真空断路器(俗称看门狗,以下简称分界断路器)是浙江川龙电气有限公司自主创新改进的一款智能新产品。
材质配置

不锈钢外壳

型号

zw32-12f/630-20

全国24小时销售热线:

13616630771

一.ZW32-12f高压分界断路器概述
ZW32-12F型户外交流高压分界真空断路器(俗称看门狗,以下简称分界断路器)是浙江川龙电气有限公司自主创新改进的一款智能新产品。浙江川龙电气专业生产看门狗系列真空断路器,如型号,ZW32-12,ZW20-12,ZW8-12F.ZWHF-12,ZW43-12F,ZW7-40.5,ZW32-40.5,ZW10等型号。川龙电气看门狗分界断路器,具有单相接地保护,零序保护,速断过流保护,重合闸功能。【手机微信同号136-1663-0771-】馈线架空配电网络作分界断路器分段器之用,真空分界断路器具有远程管理模式,保护控制功能及通讯功能。能可靠判断、检测界内毫安级零序电流及相间短路故障电流,实现自动切除单相接地故障和相间短路故障。
二、ZW32分界断路器功能用途
分界断路器是集真空断路器、分界断路器、分段器几大开关于一体的多功能智能化装置产品,主要配置由真空分界断路器本体、FDR型控制器、外置电压互感器 (注:配网自动化环网线路中可选双侧PT)三大部分组成,产品广泛用于10kV 城市、农村配电网架空环网线路中作分段隔离开关 联络开关、可实行环网线路负荷调配的自动化开关装置,在大用户供电的分支线路中可作为分界开关(俗称看门狗),馈线架空配电网络作分界断路器分段器之用,真空分界断路器具有远程管理模式,保护控制功能及通讯 功能。能可靠判断、检测界内毫安级零序电流及相间短路故障电流,实现自动切除单相接地 故障和相间短路故障。
    本ZW32分界断路器安装使用说明书规定了分界断路器的引用标准、使用环境条件、型号和额定参数、结构特点、工作原理、订货须知、以及操作、安装、使用、维护的方法等内容。
三、ZW32看门狗控制器产品特点
智能分界断路器控制器主要是与分界断路器配合,安装于架空配电线路的责任分界点处,对分支线实施保护,自动切除线路单相接地故障和相间短路故障,确保非故障用户的用电安全。
智能分界断路器控制器为圆桶形结构,具有良好的防风、防潮、防尘、抗震、抗凝露功能;超宽工作温度,在-40~80℃的环境下可靠工作;采用16位高速单片机作为主控芯片,12位AD精que采样,计算速度快,保护功能齐全;所有定值均通过全中文液晶进行无级整定,直观明了;控制器与开关本体通过控制电缆和航空接插件连接,安装方便;完善的无线通讯功,用户可远程查询开关状态,控制开关的分合。该产品广泛适用于城乡10kV~35KV架空配电线路的控制和保护,是配套智能开关断路器的理想装置。

功能原理

技术参数

结构尺寸

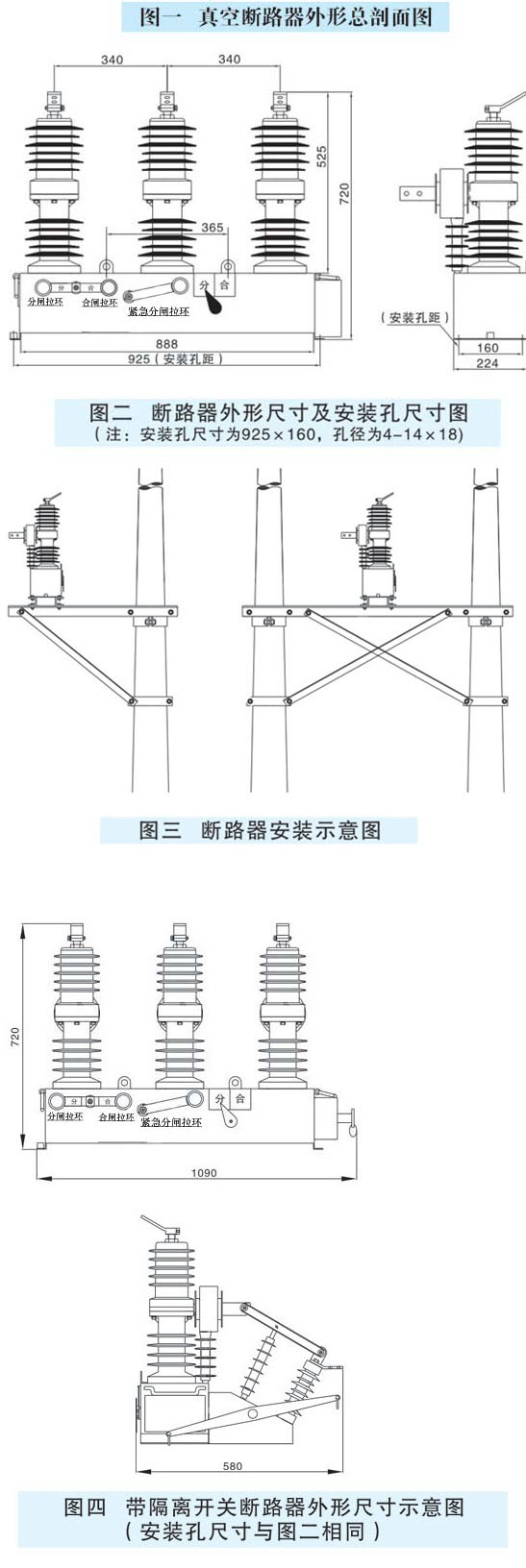

四、ZW32-12f型分界断路器安装尺寸图

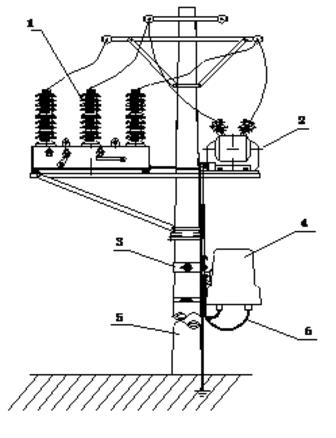

ZW32看门狗安装图

产品实拍

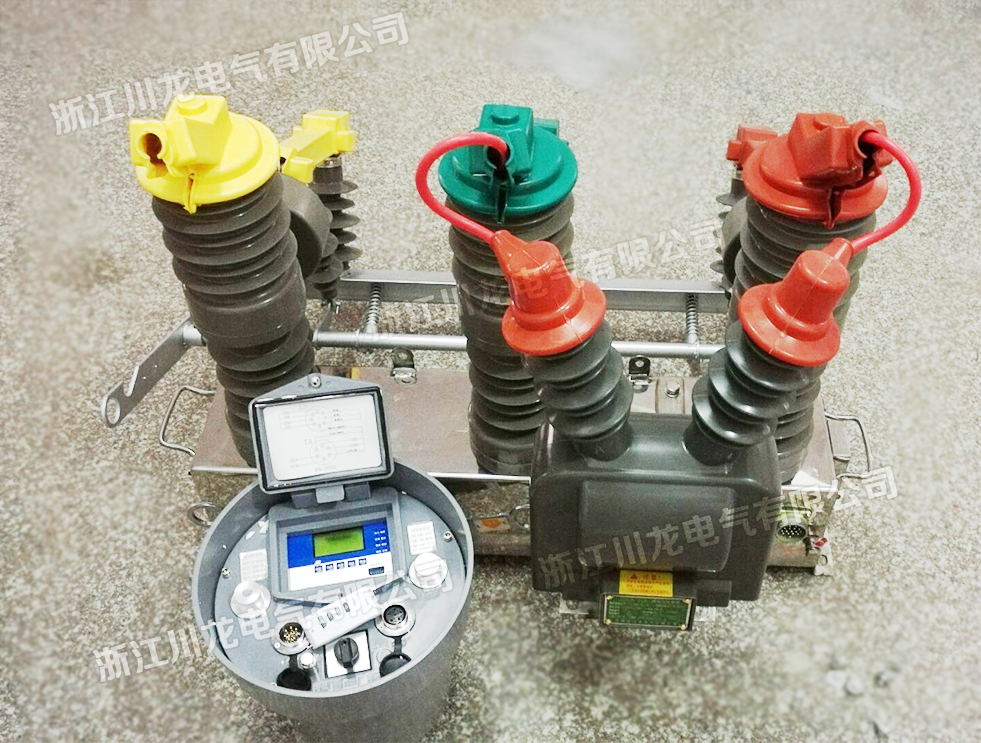

五、ZW32真空断路器实拍图

 zw32智能看门狗断路器
