JSXGN-12机械闭锁操作联锁机构

JSXGN-12机械闭锁操作联锁机构

JSXGN操作联锁机构适用于XGN2-12、XGN66-12、HXGN、GG-1A箱型固定式金属封闭开关设备中各种接线方案和结构形式,可操作各种隔离开关,接地开关和负荷开关,并能与断路器、前后柜门锁、电磁锁、程序锁、微机挂锁及辅助开关联锁,实现防误保护系统。是一种较为先进、合理、操作简便的操作机构。
材质配置

JSXGN-10箱式柜机械闭锁(以下简称闭锁),是箱式柜用强制性的闭锁装置,采用机械连锁方式控制各个操作程序,满足开关设备“五防”功能的要求,具有方便、安全可靠等特点。

型号

JSXGN-12

全国24小时销售热线:

13616630771

适用范围
  JSXGN-10箱式柜机械闭锁(以下简称闭锁),是箱式柜用强制性的闭锁装置,采用机械连锁方式控制各个操作程序,满足开关设备“五防”功能的要求,具有方便、安全可靠等特点。
  本闭锁适用于XGN-10箱型固定式金属封闭开关设备中各种接线方案和结构 形式,并能分别与电操、弹操动作联锁。
JSXGN操作联锁机构适用于XGN2-12、XGN66-12、HXGN、GG-1A箱型固定式金属封闭开关设备中各种接线方案和结构形式,可操作各种隔离开关,接地开关和负荷开关,并能与断路器、前后柜门锁、电磁锁、程序锁、微机挂锁及辅助开关联锁,实现防误保护系统。是一种较为先进、合理、操作简便的操作机构。
使用环境条件
●海拔高度:2000米
●空气温度:上限+40℃;下限-25℃
●相对温度:日平均值不大于95%;月平均值不大于90%;
●无火灾、爆炸危险、严重污秽、化学腐蚀及万剧烈震动的场所;
●地震烈度:不超过8度。

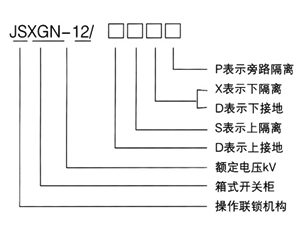

JSXGN-12产品型号含义

功能原理

技术参数

     型号规格        操作功能          备注
 JSXGN-12/DSX 上接地、上隔离、下隔离       3
JSXGN-12/SXD 上隔离、下隔离、下接地        3
JSXGN-12/DS 上接地、上隔离       左2位
JSXGN-12/SD 上隔离、下接地 右2位
JSXGN-12/SX 上隔离、下隔离 右2位
JSXGN-12/XS 下隔离、上隔离 右2位(下进线)
JSXGN-12/S 上隔离 中1位
JSXGN-12/X 下隔离 中1位
JSXGN-12/DSD 上接地、上隔离、下接地 3位
JSXGN-12/DSXP 上接地、上隔离、下隔离、旁路隔离 4位
JSXGN-12/DDSX 上接地、下接地、上隔离、下隔离 4位

结构尺寸

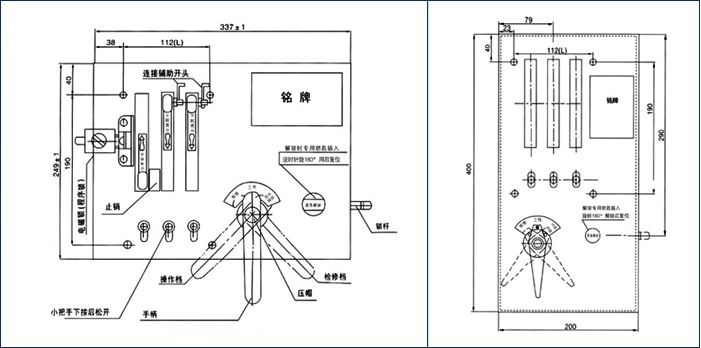

外形及安装尺寸

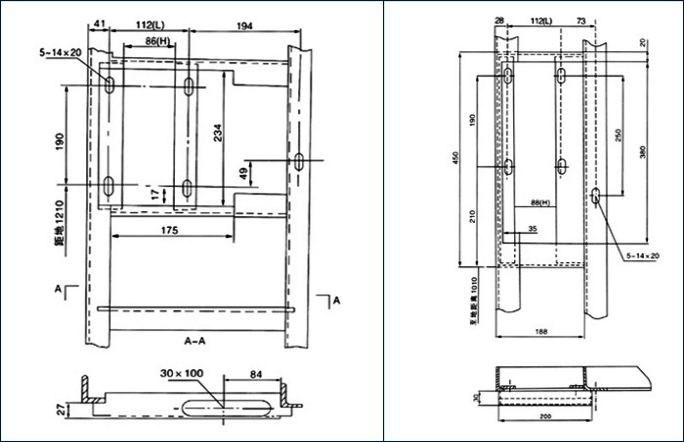

柜体板面开孔尺寸

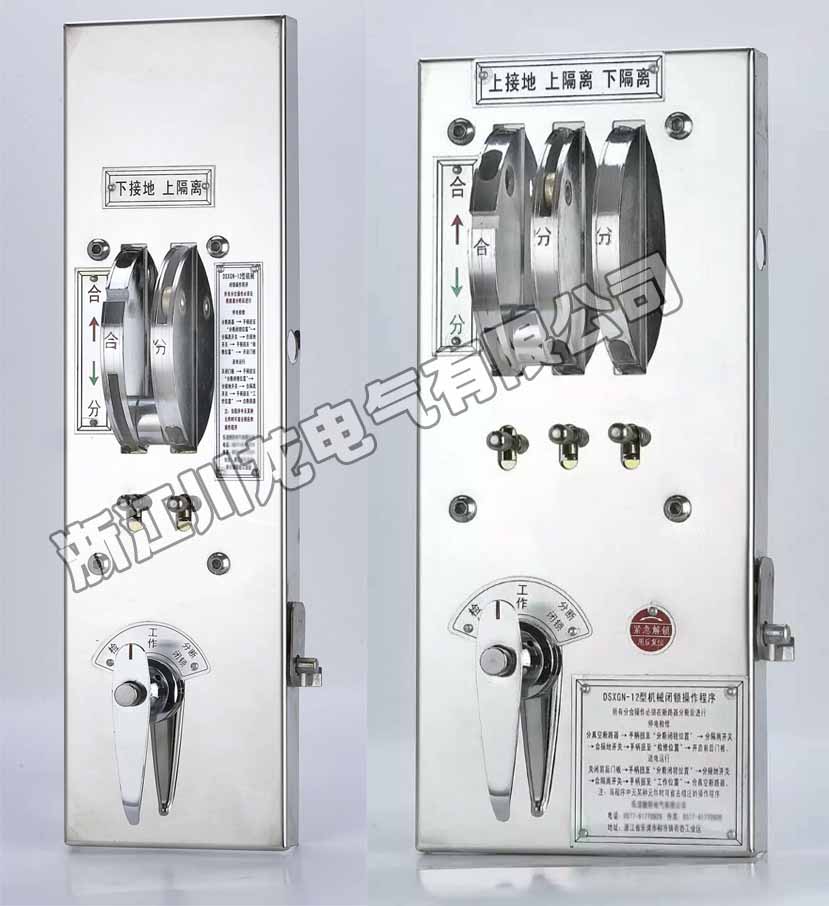

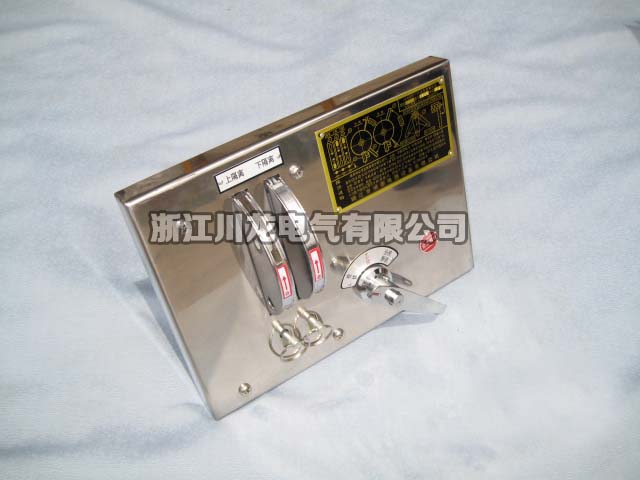

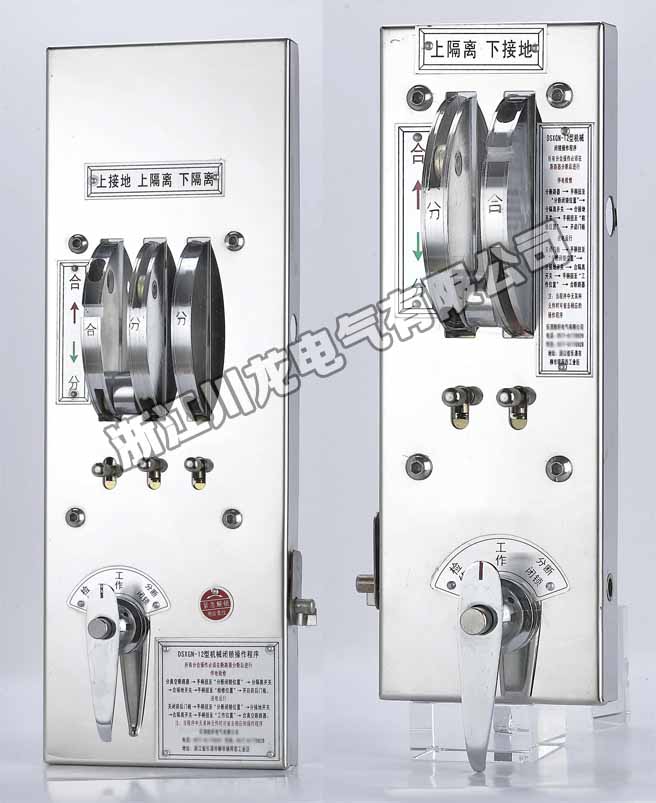

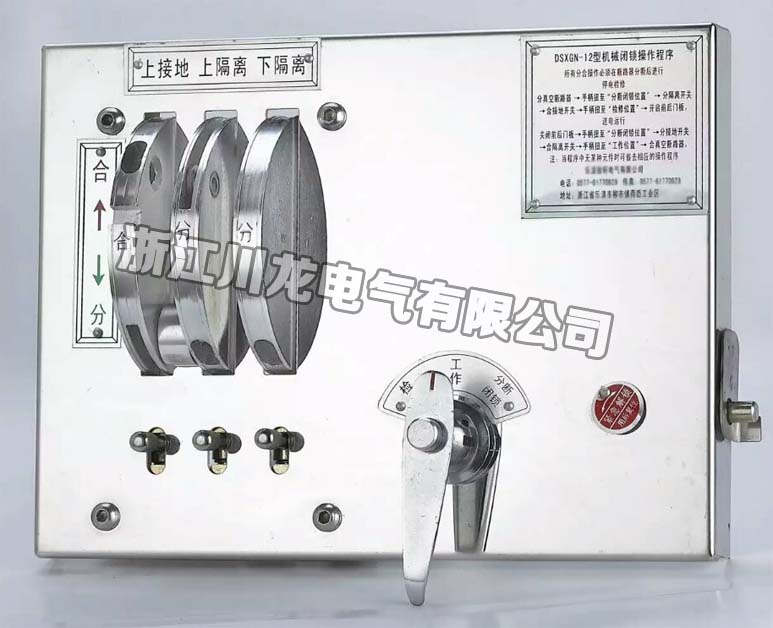

产品实拍

JSXGN-12机械闭锁JSXGN-12操作联锁机构DSXGN-12机械闭锁JSXGN-12DS操作联锁机构机械闭锁JSXGN-10
