该产品选型时除了认准知名商标，如川龙电气，以及在此基础上对比产品性能价格外。需要注意的要点总结如下：
GN30-10系列户内交流高压隔离开关适用于额定电压10kV，三相交流50Hz电力系统中作为在有电压而无负载情况下，分合电器之用。
本产品性能符合《交流高压隔离开关和接地开关》标准规定。
需要补充的是公司也生产经营GN30-12系列的户内高压隔离开关，此型号的电压可达12KV。在选购时说明即可，这里这要介绍GN30-10的资料。

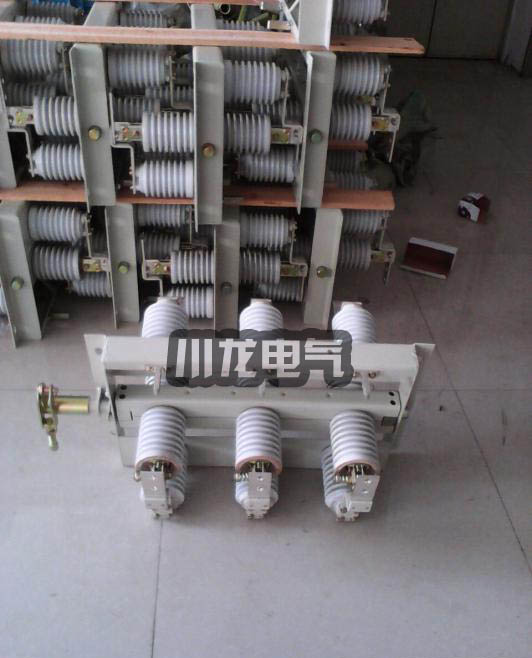

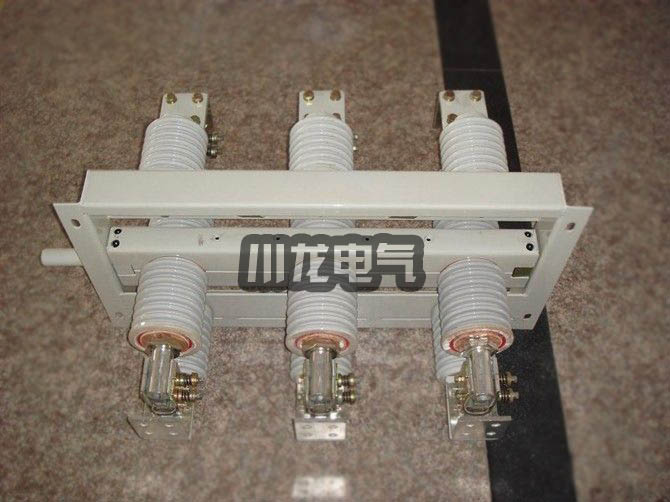

GN30-10型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关，主要结构是在三相共底架的上、下两个平面上，固定两组绝缘子及触头，通过旋转触刀，从而实现开关的分合闸。
GN30-10系列户内高压隔离开关，GN30-10D型开关是在GN30-10型开关基础下增加带接地刀的形式，可满足不同电力系统的需要。
一般改系列隔离开关的常见型号有：
GN30-10/630A GN30-10/1000A GN30-10/1250A GN30-10/2000A GN30-10/3150A
GN30-10D/630A GN30-10D/1000A GN30-10D/1250A GN30-10D/2000A GN30-10D/3150A
除此之外：还有分合电器之用，亦有派生产吕防污型、高原型和可加装带电显示装置等。
| 型号 | 额定电压kv | 最高工作电压KV | 额定电流A | 动稳定电流KA（峰值） | 4s热稳定电流KA（有效值） |
| GN30-10/630A | 10 | 11.5 | 630 | 50 | 20 |
| GN30-10/1000A | 10 | 11.5 | 1000 | 80 | 31.5 |
| GN30-10/1250A | 10 | 11.5 | 1250 | 80 | 31.5 |
| GN30-10/2000A | 10 | 11.5 | 2000 | 100 | 40 |
| GN30-10/2500A | 10 | 11.5 | 2500 | 100 | 40 |
| GN30-10/3150A | 10 | 11.5 | 3150 | 100 | 40 |
| GN30-10D/630A | 10 | 11.5 | 630 | 50 | 20 |
| GN30-10D/1000A | 10 | 11.5 | 1000 | 80 | 31.5 |
| GN30-10D/1250A | 10 | 11.5 | 1250 | 80 | 31.5 |
| GN30-10D/2000A | 10 | 11.5 | 2000 | 100 | 40 |
| GN30-10D/2500A | 10 | 11.5 | 2500 | 100 | 40 |
| GN30-10D/3150A | 10 | 11.5 | 3150 | 100 | 40 |

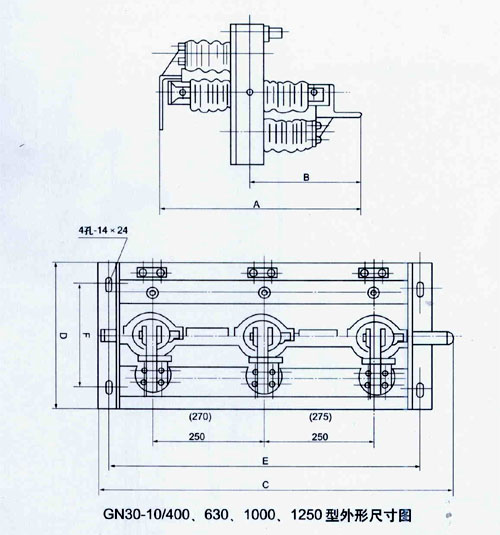

GN30-10隔离开关的安装示意图如以下所示
| 型号 | A | B | C | D | 安装尺寸 | |
| 250 | 275 | E×F（相距275） | ||||
| GN30-10/400、630、1000、1250 | 570 | 325 | 871 | 400 | 760×300（760×300） | |
| GN30-10D/400、630、1000、1250 | 655 | 325 | 871 | 450 | 760×300（760×300） | |
| GN30-10/2000、2500 | 660 | 330 | 930 | 1050 | 515 | 760×300（880×300） |
| GN30-10D/2000、2500 | 668 | 338 | 930 | 1050 | 515 | 760×300（880×300） |
| GN30-10/3150、GN30-10D/3150 | 678 | 348 | 930 | 1050 | 515 | 760×300（880×300） |
1、海拔高度不超过1000m；
2、周围空气温度：上限+40℃,下限一般地区-10℃;高寒地区-25℃;
3、空气相对湿度：日平均值不大于95%，月平均值不大于90%；饱和蒸汽压日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3MPa；
4、没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动场所。
如果你希望了解GN30-10(GN30-10D)户内高压隔离开关的更多内容，如产品使用说明书，规格参数，价格，维修更换等信息，请联系我们。
