GW4-40.5/1250A
全国24小时销售热线:
13616630771

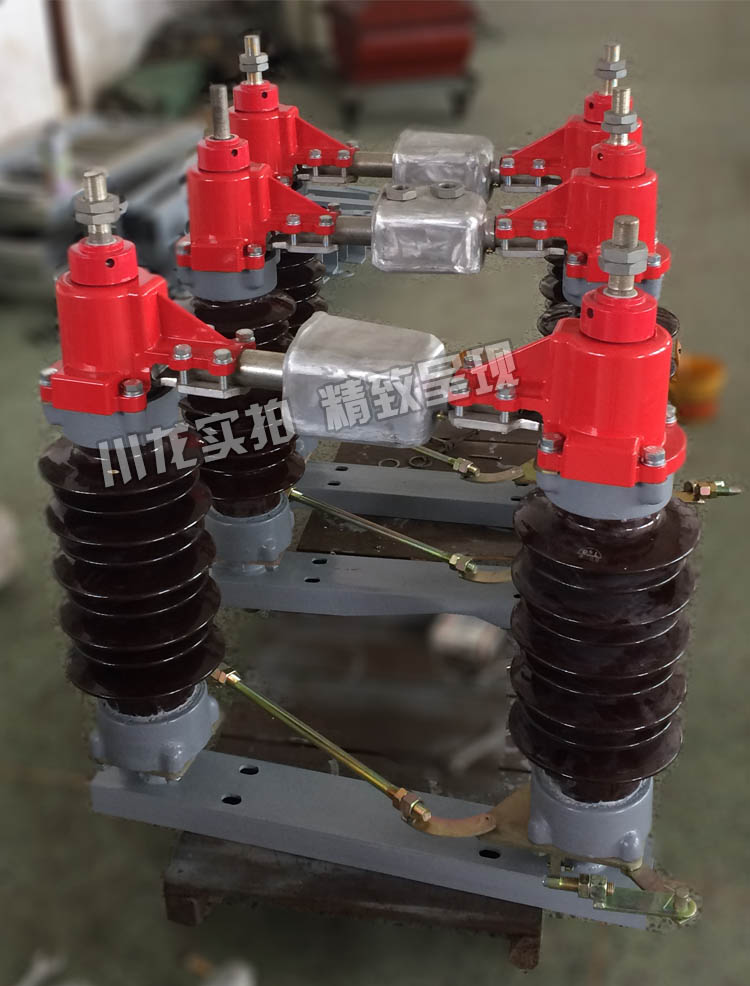

GW4-35kV铜管型隔离开关是交流频率为50Hz的户外高压电器设备，是在原GW4系列基础上进行改进设计的产品，供高压线路在无负载情况下进行换接，以及对被检修的高压母线、断路器等电气设备与带电的高压线路进行电气隔离之用。
GW4-35kV铜管型隔离开关配用CS11-1型手力操作机构，GW4-35D型配用CS8-6D手力操作机构。
2、使用范围
海拔高度不超过3000米；
环境气温不高于-40℃，不低于-30℃；
只适用于水平安装的场所，风速不大于35m/s；
地震烈度不超过8度；
普通型适用于Ⅱ级污秽地区，防污型适用于Ⅲ级污秽地区。
3、主要技术参数
|
产品型号 |
GW4-35（DW） |
|
|
额定电压（kV） |
35 |
|
|
最高工作电压（kV） |
40.5 |
|
|
额定工作电流（A） |
630 |
1250 |
|
额定热稳定电流有效值2s（KA） |
20 |
31.5 |
|
额定动稳定电流有效值（KA） |
50 |
80 |
|
1min工频耐压 对地 |
95 |
|
|
有效值（KV） 断口 |
110 |
|
|
雷电冲击电压 对地 |
185 |
|
|
峰值（KV） 断口 |
215 |
|
4、结构及动作原理
1、GW4系列隔离开关是一种双柱式隔离开关，制成单极型式，当三极同步使用时三极间用连接杆连接起来。
2、GW4系列隔离开关的结构外形其主要由底座、支柱绝缘子、接线端子、动导电管、静导电管、接地触头、接地闸刀、连杆几部分组成，每极有两个瓷杆，分别固定在底座两端的轴承座上，以交叉连杆连接，导电部分由动静两部分组成，分别固定在两个瓷柱的顶上，作水平分合闸，触头接触部分在两个瓷柱的中间，防水盖能全部遮住中间触指部分。
3、当配用手力操作机构时，GW4-35DW型隔离开关操动一个瓷柱导电体转动91°，另一个瓷柱及导电体也由连杆转动91°，闸刀便向同一侧方向断开或闭合，接地型开关同时联动接地部分闭合或断开。
4、操作机构中的辅助开关与机构的主轴直接连在一起，在分、合闸动作时将相应的触点切断或闭合发出相应的分、合信号，接地开关的分合动作是通过水煤气管连动三相同步动作的。
