GW9-10户外单极高压隔离开关

GW9-10户外单极高压隔离开关

GW9系列户外单极隔离开关,是交流50H的户外装置,用于频率为50HZ、10kV供电网中,供高压线路在有电压无负载情况下进行换接,以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。也可用于分、合很小的电容电流和电感电流。
材质配置

型号

GW9-10/630A

全国24小时销售热线:

13616630771

GW9系列户外单极隔离开关,是交流50H的户外装置,用于频率为50HZ、10kV供电网中,供高压线路在有电压无负载情况下进行换接,以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。也可用于分、合很小的电容电流和电感电流。

户外单极隔离开关适用于10-15KV输配电线路上,截断、闭合空载负荷的单相或三相电路。开关处于合闸状态时,能可靠地通过线路正常工作电流,或故障断路电流。断开时,可以保证被检修的电气设备与有载电压的部分完全隔开,便于检修人员进行安全检修。载10-15KV配电装置中,广泛地与配电变压器、高压熔断器、高压油开关配合使用。户外单极隔离开关结构简单,远行可靠,操作安全,造价经济。 产品性能符合GB1985-89国家标准。

 GW9型户外交流高压隔离开关供三相线路系统单相使用,其结构简单、经济、使用方便。隔离开关的额定电流有:200A;400A,600A和1250A。

 GW9型户外交流高压隔离开关分合时用绝缘钩棒操作,闸刀合闸时本体带有自锁装置。

本产品分为普通型和防污型两种。

产品使用环境条件:

(1)环境温度:- 40℃~+40℃

(2)海拔高度:≤2000m

(3)相对湿度:≤95%(+20℃)

(4)安装场所:安装场所应没有易燃、易爆物质及化学腐蚀、剧烈震动.

(5)地震烈度不超过8度

(6)覆冰厚度不大于10mm;

(7)支柱绝缘子污秽等级:普通型为2级、防污型为3级。



功能原理

技术参数

主要技术参数:

型号

额定电压KV

额定电流A

极限通过电流

10秒热稳定流KA

峰值

有效值

GW9

10

12

15

200

5

9

5

400

21

15

10

630

35

25

14

1000

50

35

20


结构尺寸

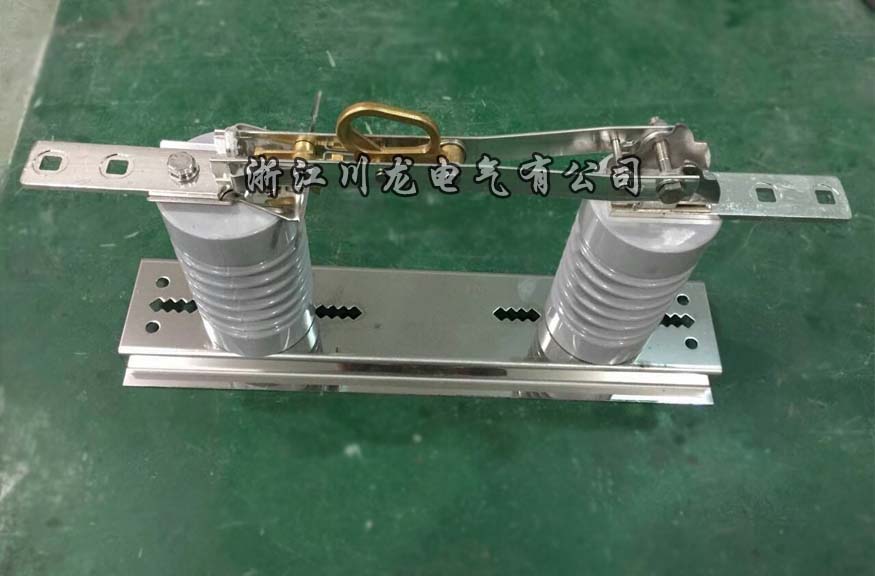

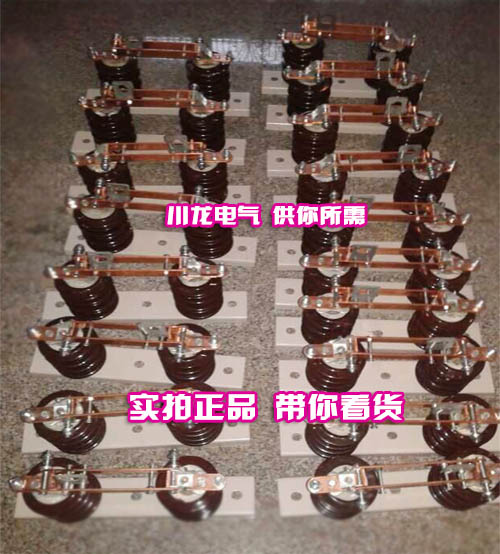

产品实拍
