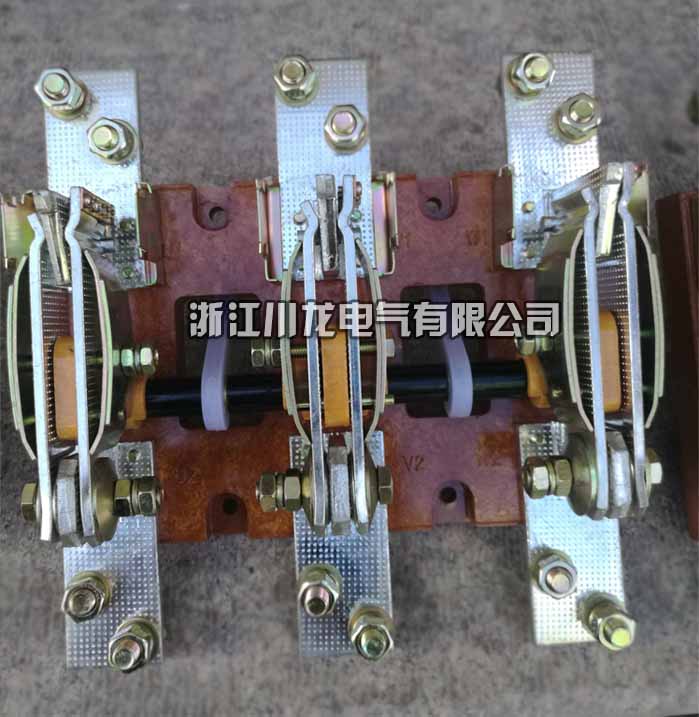

HD13-1000/31开启式刀开关

材质配置

型号

全国24小时销售热线:

联系我们在线QQ

HD系列、HS系列单投和双投刀开关适用于交流50Hz，额定电压至380V、直流至440V,额定电流至1500A的成套配电装置中，作为不频繁地手动接通和分断交、直流电路或作隔离开关用。其中： 1. 中央手柄式的单投和双投刀开关主要用于磁力站，不切断带有电流的电路，作为隔离开关之用; 2. 侧面操作手柄式刀开关，主要用于动力箱中; 3. 中央正面杠杆操作机构刀开关主要用于正面操作、后面维修的开关柜中，操作机构装在正前方; 4. 侧方正面操作机械式刀开关主要用于正面两侧操作、前面维修的开关柜中，操作机构可以在柜的两侧安装; 5. 装有灭弧室的刀开关具有电流负荷，其他系列刀开关只作隔离开关使用。符合标准:GB14048.3-1993
型号及其含义

主要技术参数
1. 额定电压为交流380V、直流220v、440v; 2. 额定电流为100、200、400、600、1000、1500A; 3. 主要技术性能参数见表1。
表1

(mm)表2

外形及安装尺寸 1. HD11板前接线(见图1表2); 2. HD11板后接线(见图2、表3); 3. HS11板后接线(见图3、表4)。




(mm)表3

(mm)续表3

(mm)表4

(mm)续表4


4、 HD12外形及安装尺寸(见图4、表5) 5、HS12外形及安装尺寸(见图5、表6)

图４图5 (mm)表5 (mm)表6




6. HD13外形及安装尺寸(见图6、表7) 7. HS13外形及安装尺寸(见图7、表8)

图6 图7 (mm)表7


(mm)表8

8. HD14外形及安装尺寸(见图8、表9)(mm)表9
