架空型电缆型短路接地故障指示器二合一

架空型电缆型短路接地故障指示器二合一

采用高强度和高透视性的航空材料一次成型,并经过纳米技术处理,透视性更好,抗污秽,抗老化,免维护,使用寿命长。 ◆高性能锂电池,使用寿命可达8年以上。 ◆专用芯片及单片机等进口元器件组成的电路板。 ◆航空及纳米材料制成的壳体. ◆经镀镍处理、导磁性极强。可带电安装的卡线结构. ◆采用红色荧光漆,视觉强,夜间光照下可明显指示. 且长期在室外紫外线照射下不褪色的显示转体.
材质配置

购买请确认故障类型,比如接地、短路,一合一、二合一。

型号

SX-1DX,SX-JDX,SX-JDG

全国24小时销售热线:

13616630771

线路故障指示器特点

    采用高强度和高透视性的航空材料一次成型,并经过纳米技术处理,透视性更好,抗污秽,抗老化,免维护,使用寿命长。
◆高性能锂电池,使用寿命可达8年以上。
◆专用芯片及单片机等进口元器件组成的电路板。
◆航空及纳米材料制成的壳体.
◆经镀镍处理、导磁性极强。可带电安装的卡线结构.
◆采用红色荧光漆,视觉强,夜间光照下可明显指示.
    且长期在室外紫外线照射下不褪色的显示转体.



功能原理

■功能与效益

JDG智能故障指示器:接地.短路.白天翻牌.晚上亮灯;

JDX智能故障指示器:接地.短路.白天翻牌;

◆迅速指明故障线路和故障点,减小停电面积;
◆缩短故障排除时间,提高售电量和供电可靠性;
◆准确指示瞬间故障,利于排除供电隐患;
◆为查找隐蔽永久性故障点提供了技术手段;
◆缩短故障点的查找时间,减轻了巡线人员劳动强度;
◆界定故障责任区,明确责任人;
◆避免传统多次拉路合闸巡线给电力设备带来的影响;

■技术指标

◆适用电压等级:U≥6-35KV
◆动作复位时间:来电复位(上电30分钟自动复位。复位电流:大于7A)注:线路没电流不复位。
◆适用导线电流:I≤1200A
◆使用环境温度:-35≤T≤+70
◆适用导线线径:16mm2≤d≤240mm2
◆动 作 次 数:≥5000次
◆动作响应时间:0.06S≤t≤3S
◆静 态 功 耗:≤10μW

■动作原理

短路检测原理:根据短路现象,在短路瞬间电流正突变,保护动作停电作为动作依据。

用于判断短路的故障指示原理图:




由2#线B相2、5、8指示器和2#线C相3、6、9指示器翻红牌显示而11指示器和12指示器仍为白色,即可判断出D点发生短路故障。

技术参数

结构尺寸

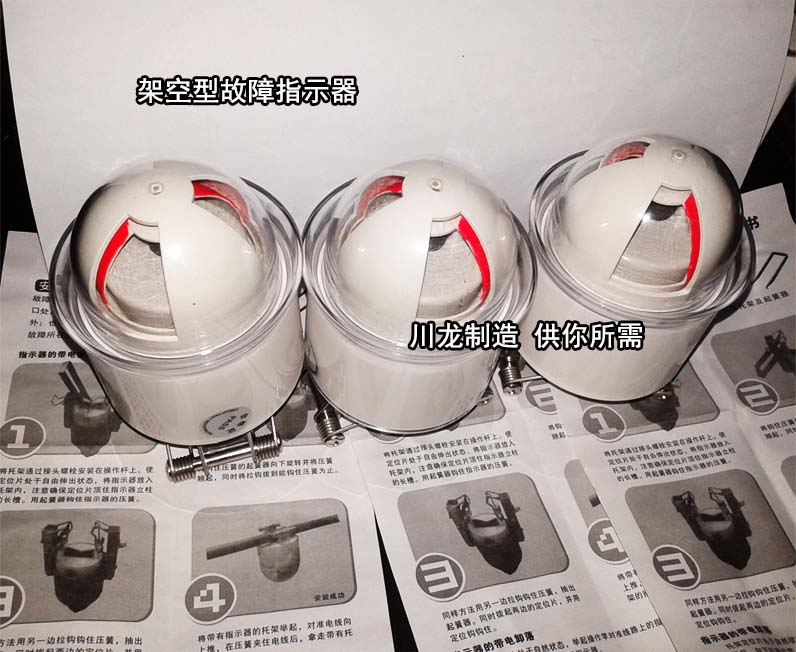

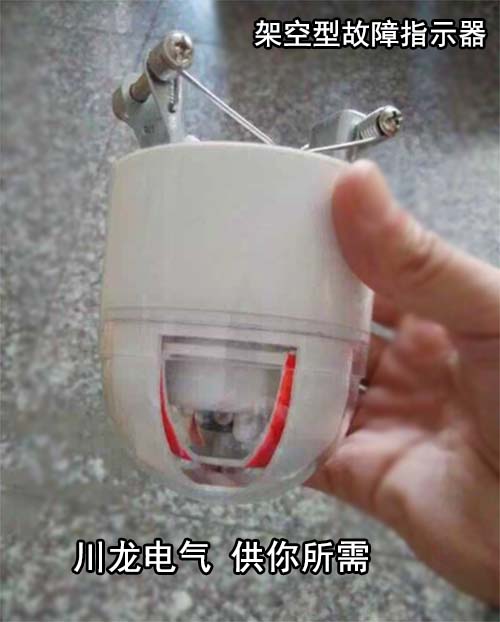

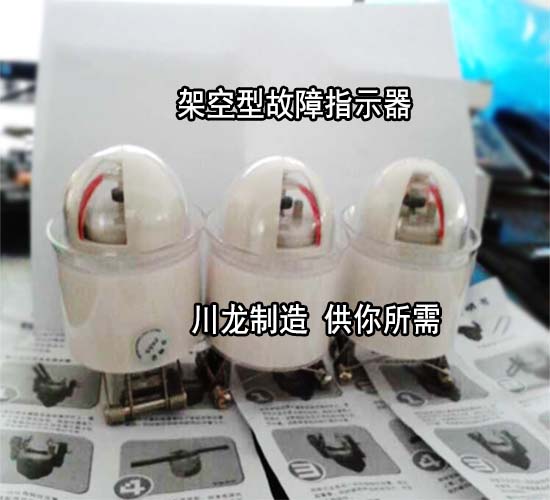

产品实拍

架空型故障指示器电缆型故障指示器接地短路故障指示器
