JLSZV-10整体浇筑式干式高压电力计量箱

JLSZV-10整体浇筑式干式高压电力计量箱

JLSZV-10整体浇注高压干式组合互感器(整体浇注高压计量箱)是同类产品的基础上改进而成的,适用于额定频率50HZ,额定电压10KV的户外交流电力系统中作有功、无功电能计量,是老式油浸计量箱产品理想的换代产品。
材质配置

环氧树脂整体浇筑,干式两元件三元件可选。(三相三线为两元件,三相四线为三元件)

型号

JLSZV-10

全国24小时销售热线:

13616630771

一、整体浇注高压计量箱 性能概述

JLSZV-10整体浇注高压干式组合互感器(整体浇注高压计量箱)是同类产品的基础上改进而成的,适用于额定频率50HZ,是老式油浸计量箱产品理想的换代产品。JLSZV-10干式电力计量箱是由两台单相全绝缘电压互感器组成三相“V”型接线,A、C相分别串接两台电流互感器,额定电压10KV的户外交流电力系统中作有功、无功电能计量,电流互感器可做成高精度多变比结构,为以后系统增容带来方便。JLSZV-10整体浇注高压干式组合互感器(整体浇注高压计量箱)电压互感器采用具有耐电流、耐老化的户外专用环氧树脂真空浇注而成,外形采用防雨伞裙,表面爬电距离大,防雨、防尘、耐腐蚀是城乡电网改造理想的换代产品。

二、整体浇注高压计量箱 产品执行的标准

1. 国家标准GB1207—2006电压互感器;

2. 国家标准GB1208—2006电流互感器;

3. 国家标准GB311.1—1997高压输变电设备的绝缘配合。

4. 国家标准GB17201-2007组合互感器。

三、整体浇注高压计量箱 使用条件

1.JLSZV-10整体浇注高压干式组合互感器(整体浇注高压计量箱)适用于频率为50Hz的10kV或6kV三相交流电力系统中;

2.环境温度:-40℃~+40℃;

3.空气相对湿度:月平均值≤90﹪;

4.海拔高度:不超过2000m;

5.周围空气不应受腐蚀性气体或可燃性气体的污染;

6.爬电距离:340mm。

功能原理

技术参数

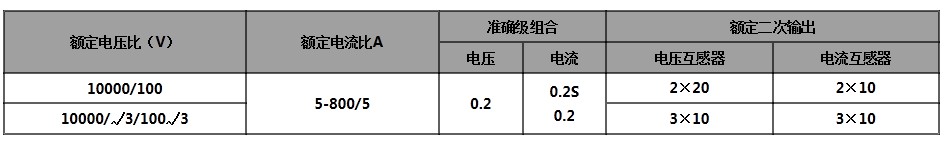

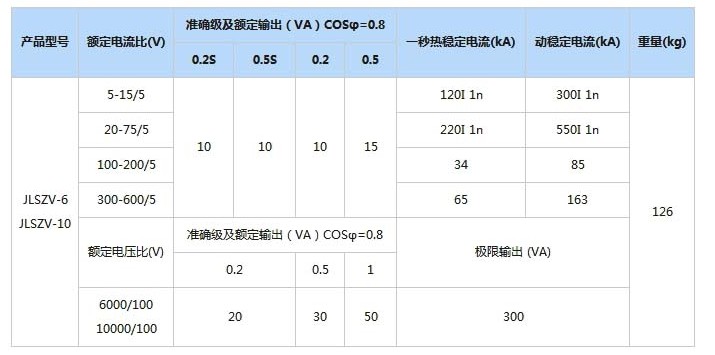

二、整体浇注高压计量箱 技术参数

准确等级:0.2S,0.2,0.5S

额定电压比:10000/100V,6000/100V

额定一次电流:5~1000A

额定二次电流:5A或1A

额定容量:电压部分:0.2级,20VA

电流部分: 0.2S、0.2级,10VA

额定短时热电流倍数:100I1n/1s

额定短时动稳定倍数:250I1n

结构尺寸

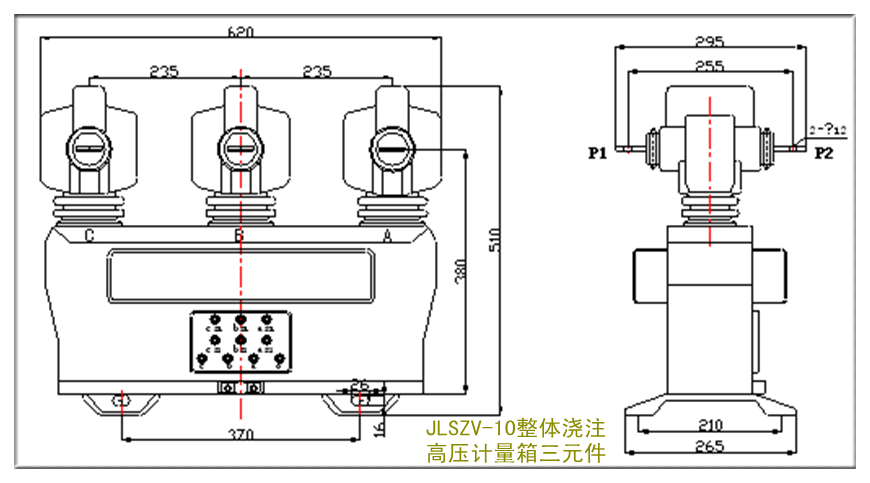

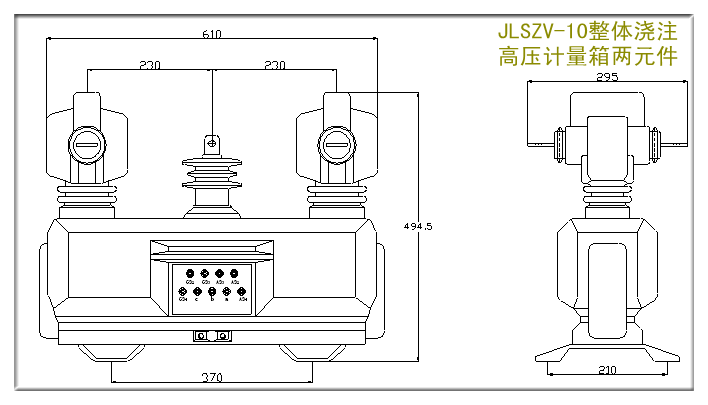

、整体浇注高压计量箱 外形及安装尺寸

备注:JLSZV-10整体浇注高压干式组合互感器(整体浇注高压计量箱)产品应市场用户要求,可以实现两元件(三相三线)及三元件(三相四线)的生产,实验检验符合国家标准。

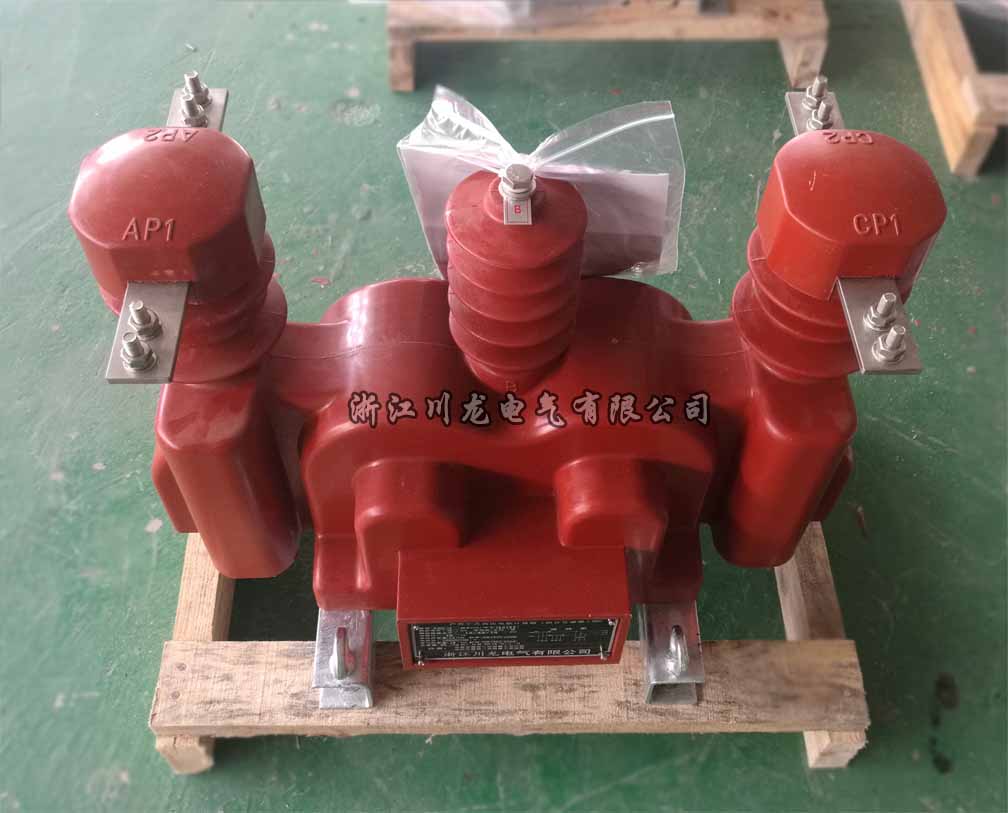

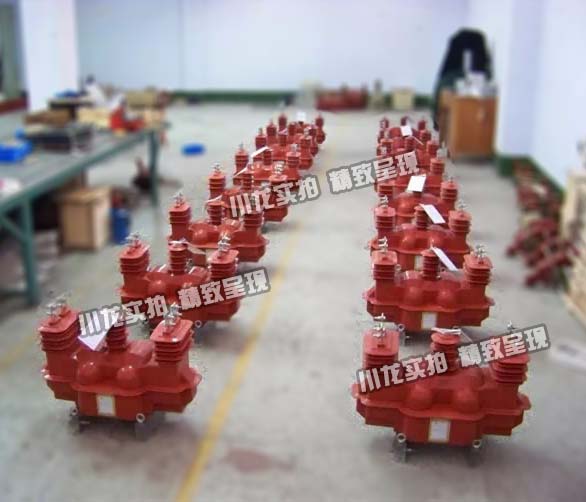

产品实拍

JLSZV-10户外干式高压电力计量箱JLSZV-10干式组合互感器计量箱
