RXWO-35KV户外高压熔断器RW9-35，RW10-35

熔断器由熔体管、瓷套、紧固法兰、棒形支柱绝缘子和接线端帽等组成。用压装的方法将两端的接线端帽和熔体管固定在瓷套内、然后用紧固法兰把瓷套固定在棒形支柱绝缘子上熔体管采用含氧化硅较高的原料作灭弧介质，应用小直径的金属线做熔丝，当过载电流或短路电流通过熔体管时，熔丝立即熔断，电弧发生在几条并联的窄缝中，电弧中的金属蒸汽渗入石英砂中，被强烈去游离，迅速把电弧熄灭。所以，这种熔断器性能好，开断容量大。

材质配置

陶瓷体

型号

RXWO-35KV/0.5

全国24小时销售热线:

13616630771

联系我们在线QQ

一、结构说明

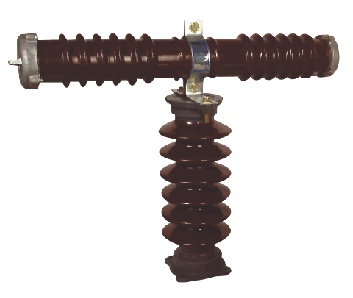

熔断器由熔体管、瓷套、紧固法兰、棒形支柱绝缘子和接线端帽等组成。用压装的方法将两端的接线端帽和熔体管固定在瓷套内、然后用紧固法兰把瓷套固定在棒形支柱绝缘子上

熔体管采用含氧化硅较高的原料作灭弧介质，应用小直径的金属线做熔丝，当过载电流或短路电流通过熔体管时，熔丝立即熔断，电弧发生在几条并联的窄缝中，电弧中的金属蒸汽渗入石英砂中，被强烈去游离，迅速把电弧熄灭。所以，这种熔断器性能好，开断容量大。

二、安装与使用

1. 熔断器允许水平或垂直安装。

2. 熔体管的数据与线路的使用电压和额定电流不符时，不得接入线路使用。

3. 熔体管熔断后，用户可自行将接线端帽拆开，更换同样规格和性能要求的熔体管。
三、安装装使用

高压熔断器适用于输电线路及电力变压器短路及过载保护，是保护电力设备不受损害的最简单的一种电器。

高压熔断器用于海拔1000m以下，环境温度不高于+40℃，不低于-40℃。不适用于有燃烧、爆炸危险、剧烈振动、摆动冲击的场所及重污区。

四、主要技术数据

型号	额定电压 kV	额定电流 A	断流容量 (三相) (兆伏安)	切断最大短路电流 (千安) 限流值	过电压倍数不超过	重量 kg	备注
RW9-35/0.5	35	0.5	2000	28	2.5倍工作电压	19	保护电压互感器用
RW10-35/0.5
RXW0-35/0.5
RW9-35/2		2.0	600				保护电力线路用
RW10-35/2
RXW0-35/2
RW9-35/3~10		3~10

功能原理

技术参数

结构尺寸

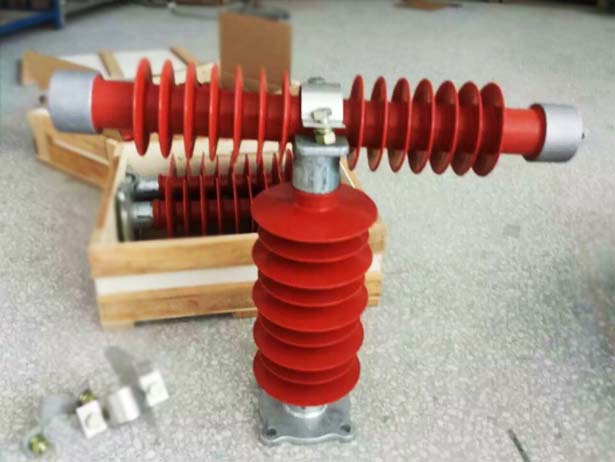

产品实拍
