陶瓷支柱

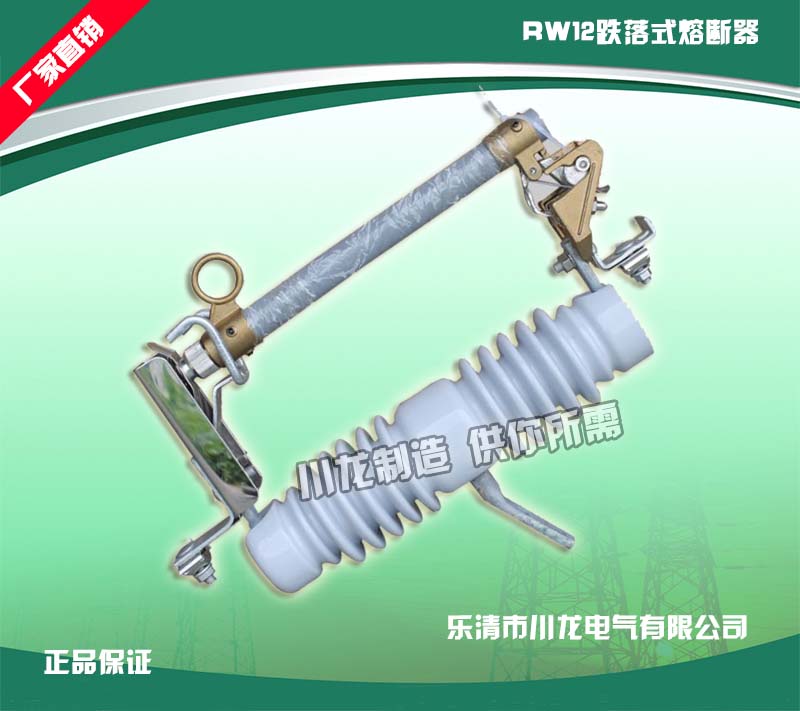

型号RW12-12/200A
全国24小时销售热线:
13616630771
(H)RW12型熔断器的导电部分由上支架、熔管、下支架组成。动、静触头采用桥形触头。当熔断器处于合闸位置时，动触头由压缩弹簧压紧，以保证触头间有足够的压力，熔管下端装有扭力弹簧，熔体装入后，扭力弹簧即被扭紧，使熔丝处于拉紧状态。当线路过载或短路而熔体熔断时，熔丝借助于扭力弹簧的作用，被迅速从熔管内拉出。同时由电弧的热能在熔管内产生的大量气体使电弧迅速熄灭。电弧熄灭后，熔管在自重和桥形触头压缩弹簧的作用下自动跌落达到隔断电源的目的。
熔断器装有灭弧片和弧触刀片，可以分合额定负荷电流，起到负荷开关的作用。分合操作时电弧的弧触头上产生，在灭弧片内熄灭，以保护导电触头不受电弧烧伤。
本产品绝缘有瓷绝缘和复合绝缘两种。复合绝缘采用硅橡胶材料作伞盘，环氧引拨棒作绝缘内芯，具有耐污闪、重量轻、体积小的特点，尤其适于重污秽地区和城市电网使用。
安装使用说明
跌落式熔断器通过安装板固定于安装架上。安装时应使安装架有20o的安装倾角，以保证故障时熔丝管能可靠地跌落。
跌落式熔断器在投入运行前应清除触头和绝缘子的灰尘与脏物，并做拉合试验，检查接触部分的可靠性。对使用熔丝的技术要求： 熔丝的额定电流应等于或大于被保护的线路电流；熔丝的额定电流不得超过熔管的额定电流。装配熔丝时，应先将熔丝尾线从上触头伸入熔管，并保证钮扣比上喷口高出0.2mm左右,加上释压片用释压帽拧紧.再将弹出板扭向下喷口,尾线拉紧固定在下触头,以保证接触压力和载流能力,防止运行中无故跌落。
|
产品型号
|
额定电压（KV）
|
最高工作电压（KV）
|
最大额定电流（A）
|
相-地工频耐压（KV）
|
断口工频耐压（KV）
|
额定开断电流（KA）
|
分合负荷电流（A）
|
|
(H)RW12—10/100
|
10
|
12
|
100
|
42
|
59
|
6.3
|
|
|
(H)RW12—10/200
|
10
|
12
|
200
|
42
|
59
|
6.3
|
|
|
(H)RW12—10（F）/100
|
10
|
12
|
100
|
42
|
59
|
6.3
|
100
|
|
(H)RW12—10（F）/200
|
10
|
12
|
200
|
42
|
59
|
6.3
|
200
|
