铁壳喷塑

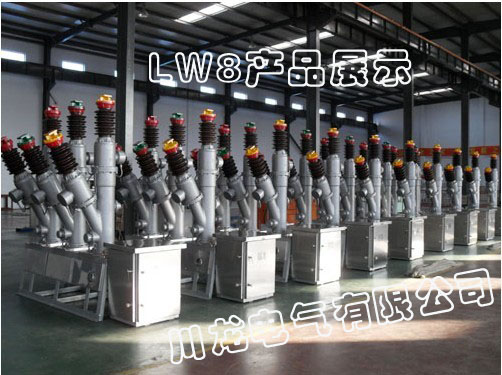

型号LW16-40.5 LW36-40.5 LW8A-40.5
全国24小时销售热线:
13616630771

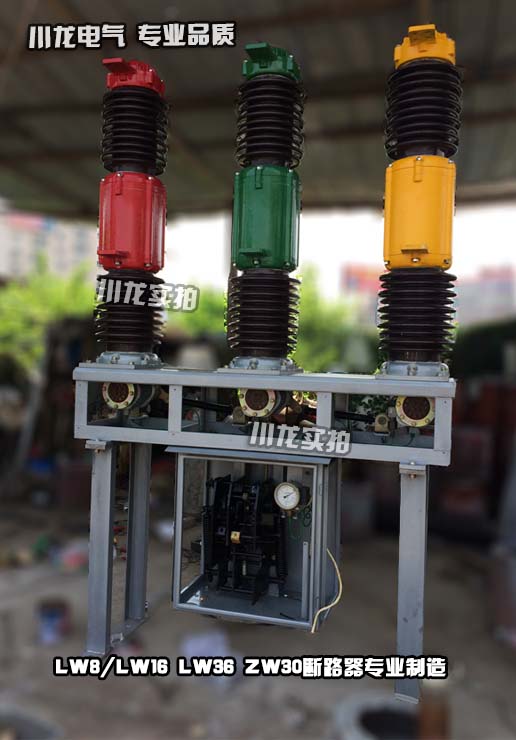

LW16-40.5型六氟化硫断路器是三相交流50Hz户外高压电器设备，适用于40.5KV输配电系统的控制和保护，也可用作联络断路器及开合电容器组场合。
铁壳LW16-40.5/1250-25 操作电压交流/直流110V-220V可选
铁壳LW16-40.5/1250-31.5 操作电压交流/直流110V-220V可选
2、主要特点
产品开断性能优良，采用压气式灭弧室，燃弧时间短，电寿命长，在额定电压下连续开断31.5kA短路电流达21次不检修 不更换六氟化硫气体；机械可靠性高。机械寿命达3000次以上；能频繁操作，每台可装12只电流互感器，供用户选择。该产品采用新型MKZ型SF6指针式密度表，压力表读数不受温度变化的影响，使用方便。断路器符合国家标准GB1984-89《交流高压断路器》和国际电工委员会标准IEC56出版物《高压交流断路器》的要求。该产品配用CT14型弹簧机构。
| 序号 | 项目名称 | 参数 |
| 1 | 额定电压（kV） | 40.5 |
| 2 | 额定电流（A） | 2000 |
| 3 | 额定短路开断电流（kA） | 31.5 |
| 4 | 额定失步开断电流（kA） | 7.9 |
| 5 | 额定开合单个电容器组电流（A） | 400 |
| 6 | 额定操作顺序 | 分-0.3s-合分-180s-合分 |
| 7 | SF6气体额定充气压力（MPa） | 0.45 |
| 8 | 分闸时间（ms） | ≤60 |
| 9 | 合闸时间（ms） | ≤100 |
| 10 | 刚分速度（m/s） | 3.4 |
| 11 | 刚合速度（m/s） | 3.2 |
| 12 | 断路器重量（kg） | 1400 |
4 、CT14弹簧机构主要参数
| 合闸线圈 | a.c.220V,3.5A | d.c.110V,3.6A | d.c.220V,1.8A |
| 分闸线圈 | a.c.220V,3.5A | d.c.110V,4.8A | d.c.220V,2.4A |
| 电动机 | a.c.220V,5A | d.c.220V,5A | d.c.110V,10A |
| 储能时间 | ≤15s | ||
5、使用环境条件
[1] 海拔高度：≤3000m。
[2] 环境温度：-30℃～+40℃。
[3] 污秽等级：Ⅱ级、Ⅲ级、Ⅳ级。
[4] 相对湿度：日平均不大于95%，月平均不大于90%（25℃）。
[5] 风压：不大于700Pa（相当于34m/s）。
[6] 没有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场合。
6、订货注意事项：
订货时请注明机构中储能电动机以及分、合闸线圈的操作电压；电流互感器规格型号及接线要求（正常情况下按K1-K4接线）；
所配专用工具及备件数量。是否需要过渡支架。
