VS1-12/1600A大电流户内真空断路器

VS1-12真空断路器【VS1-12/1600-31.5】
VS1-12型真空断路器系户内高压开关设备，适用于额定电压12kV、频率50Hz的三相电力系统 中，作为保护和控制电器使用，由于真空断路器的特殊优越性，尤其适用于频繁操作的场所。
【VS1-12/1600-31.5】主要用途
ZN63-12(VS1)型户内高压真空断路器，系三相交流50Hz额定电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多次开断短路电流的场所。
真空断路器【VS1-12/1600-31.5】性能
VS1真空断路器可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量
短路电流开断次数可达50次。
VS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。
VS1真空断路器(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
VS1真空断路器(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。
VS1真空断路器在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用

真空断路器【VS1-12/1600-31.5】使用环境
1 周围
温度：上限+40℃，下限-40℃;
2 海拔高度：≤2000m(若需增高海拔，则额定绝缘水平相应提高)；
3 振幅：地震列度不超过8度；
4  相对湿度日平均值不大于95%，月平均值不大于90%；
5 无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。
【VS1-12/1600-31.5】断路器直流电阻增大
由于真空灭弧室的触头为对接式，触头接触电阻过大在载流时触头容易发热，不利于导电和开断电路，所以接触电阻值必须小于出厂说明书要求。触头弹簧的压力对接触电阻有很大影响，必须在超行程合格情况下测量。接触电阻值的逐渐增大也能反映出触头电磨损情况，是相辅相成的。触头电磨损和断路器触头开距的变化，是造成断路器直流电阻增大的根本原因。
断路器灭弧室不能断开
在正常情况下，无论是手动分闸操作还是保护动作跳闸，断路器均能有效断开电路，切断电流。
真空断路器的灭弧原理与其他型式断路器不同，是指触头在真空中关合、开断的开关设备，也就是利用真空作为绝缘及灭弧介质的断路器。真空泡的真空度下降，真空泡内会有一定的电离现象，并由此产生电离子，使灭弧室内绝缘下降，导致断路器不能正常开断。
【VS1-12/1600-31.5】真空断路器工作原理
以最常用的为例
1.电机回路，主要是储能给合闸提供能量的。
2.合闸回路是用来合闸的。
3.分闸回路用来分闸。
4.防跳电磁铁回路主要是防止合闸后合闸开关未断开，当发生事故时跳闸后又合闸，造成跳跃式分合闸，发生危险。
5.辅助回路是提供辅助触点的。
6.闭锁回路用于两台以上断路器的连锁。
7 其他辅助触点
电机储能点用于连接电机储能指示灯，试验位置和工作位置微动开关，提供位置信号的。
本公司还供应上述产品的同类产品：VS1-12/1250-25kA,VS1-12/1250-31.5kA,VS1-12/630-25kA

功能原理

技术参数

结构尺寸

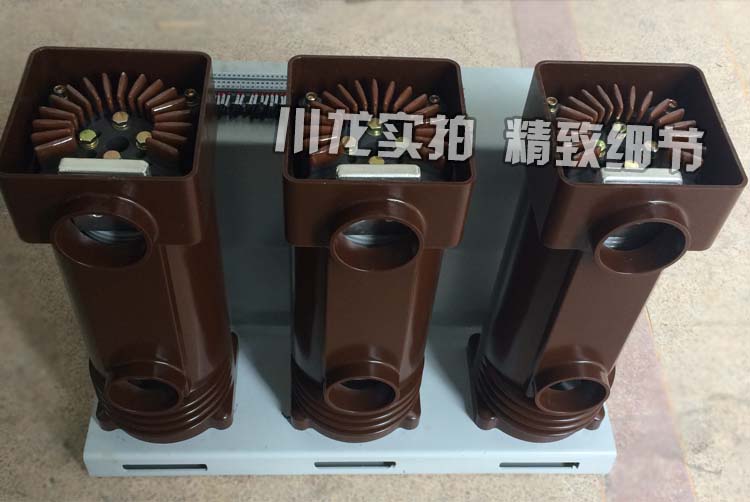

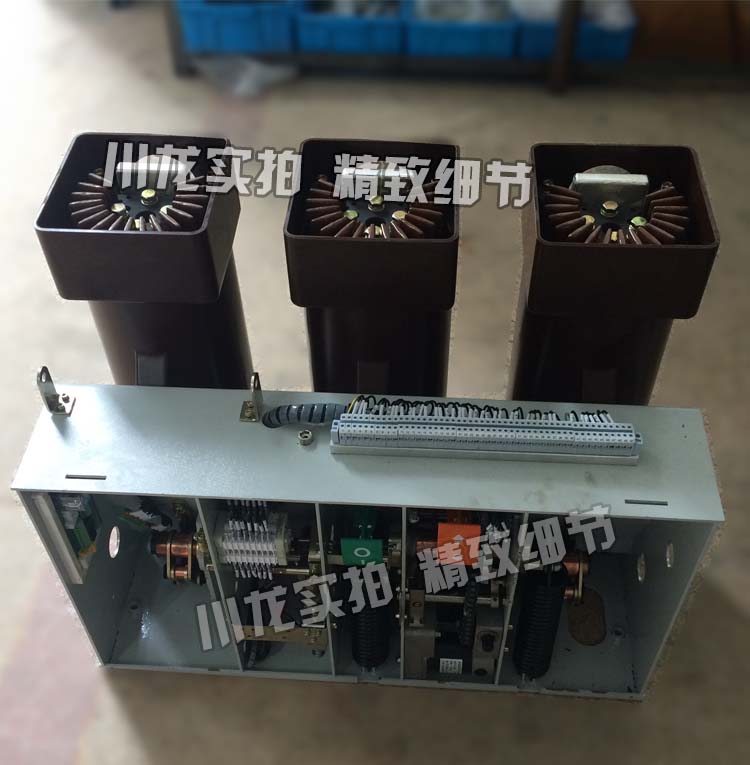

产品实拍
