ZN28-12户内高压真空断路器

ZN28-12,ZN28A-12真空断路器为额定电压12kV，三相交流50Hz的高压户内开关设备。产品符合GB1984-89标准，该产品总体结构为开关本体与操作机构一体安装或开关本体与操作机构分离安装两种形式。一体式结构即为ZN28-12基本型；分体式结构为ZN28A-12型，适应于各种固定式开关柜，如GG-1A（Z）XGN2A10（Z）等。

材质配置

铁壳喷塑。一体式结构即为ZN28-12基本型；分体式结构为ZN28A-12型，适应于各种固定式开关柜，如GG-1A（Z）XGN2A10（Z）等。该产品可配用CD17、CD10A型直流电磁操动机构和CT17、CT19型弹簧储能式操动机构.

型号

ZN28-12/630-20

全国24小时销售热线:

13616630771

联系我们在线QQ

ZN28-12,ZN28A-12真空断路器为额定电压12kV，三相交流50Hz的高压户内开关设备。产品符合GB1984-89标准，该产品总体结构为开关本体与操作机构一体安装或开关本体与操作机构分离安装两种形式。一体式结构即为ZN28-12基本型；分体式结构为ZN28A-12型，适应于各种固定式开关柜，如GG-1A（Z）XGN2A10（Z）等。该产品可配用CD17、CD10A型直流电磁操动机构和CT17、CT19型弹簧储能式操动机构.

1.使用范围

　　ZN28-12系列户内高压真空断路器（以下简称断路器），是三相交流50Hz、额定电压12KV的户内设备，可供工矿企业、发电厂及变电站作电气设施的保护和控制之用。

该断路器装有CT19弹簧操动机构或CD17电磁操动机构，既可单独安装使用，也可装入固定柜或箱式柜中使用，并且适用于频繁操作及比较苛刻的工作条件。

功能原理

技术参数

序号	名称		单位	数据
				20kA	25kA	31.5kA	40kA
1	额定电压		kV
2	额定电流		A	630,1000,1250	1250,1600	1250,1600 2000,2500	1600,2500,3150
3	额定短路开断电流		kA	20	25	31.5	40
4	额定短路开合电流（峰值）		kA	50	63	80	100
5	额定峰值耐受电流		kA	50	63	80	100
6	4S额定短时耐受电流		kA	20	25	31.5	40
7	额定绝缘水平	工频耐压（额定开断前后）	kV	42(断 48)
		冲击耐压（额定开断前后）		75(断 84)
8	额定操作顺序			分-0.3S-合分-180S-合分
9	机械寿命		次	10000
10	额定短路开断电流开断次数		次	30			20
11	操动机构额定合闸电压（直流）		V	110,220		220
12	操动机构额定合闸电流（直流）		A	71			128
13	操动机构额定分闸电压（直流）		V	110,220
14	操动机构额定分闸电流（直流）		V	71			128
15	触头开距		mm	11±1
16	超行程（触头弹簧压缩长度）		mm	4±1
17	三相分、合闸不同期性		ms	≤2
18	触头合闸弹跳时间		ms	≤2
19	平均分闸速度（刚分6mm高）		m/s	1.2±0.3
20	平均合闸速度		m/s	0.6±0.2
21	分闸时间	最高操作电压下	s	≤0.06
		最低操作电压下		≤0.08
22	合闸时间		s	≤0.2
23	各相主回路电阻		μΩ	≤40			≤20
24	动静触头允许磨损累积厚度		mm	3
25	油缓冲器缓冲行程		mm	10

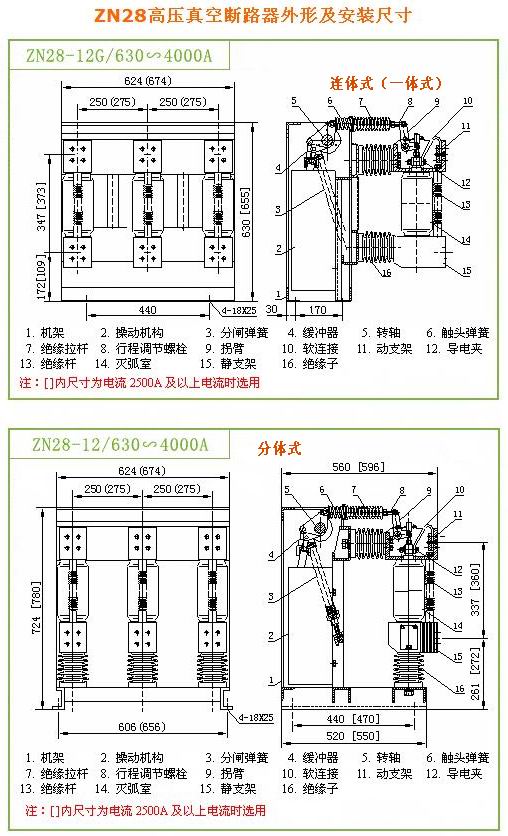

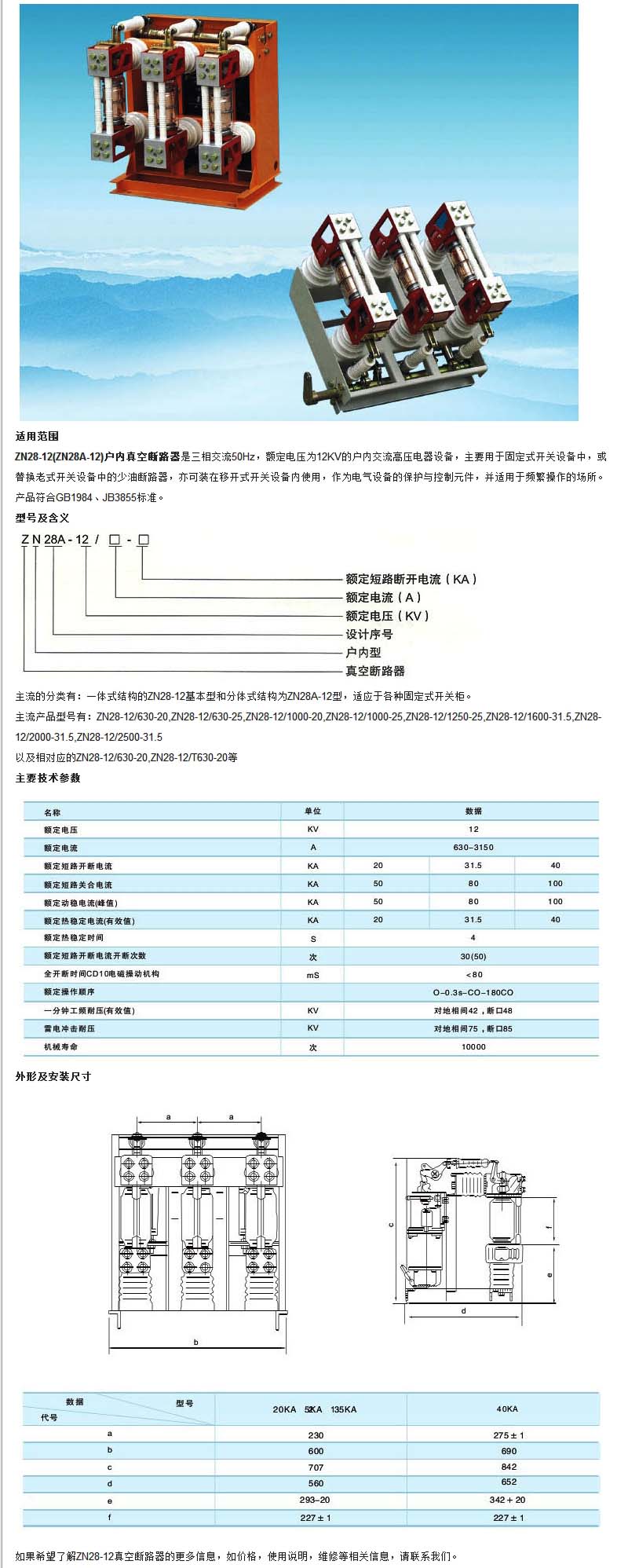

结构尺寸

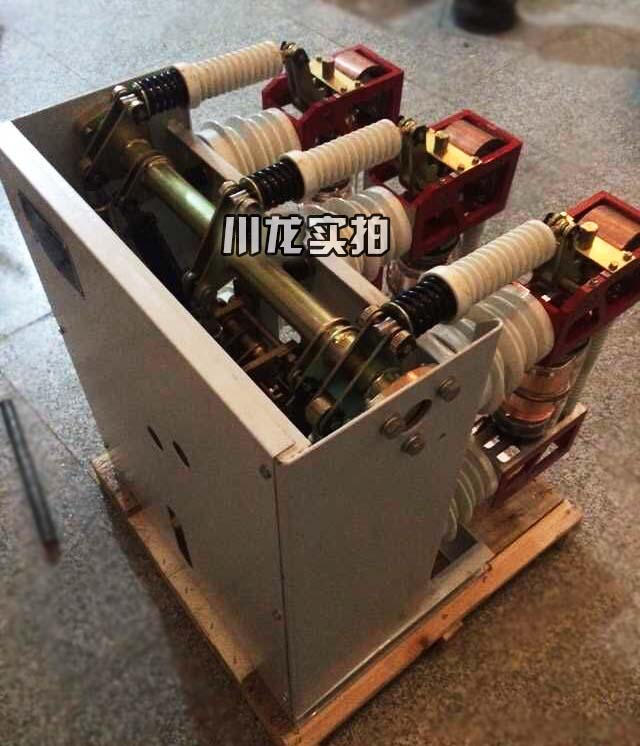

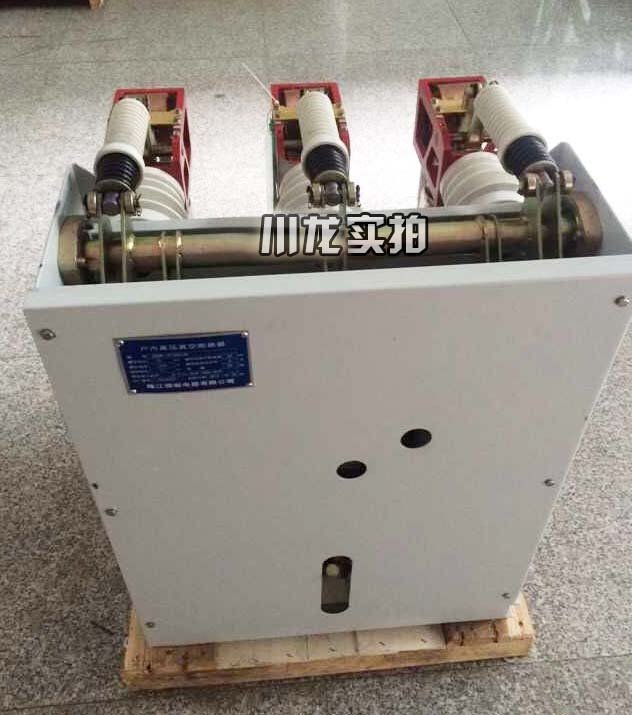

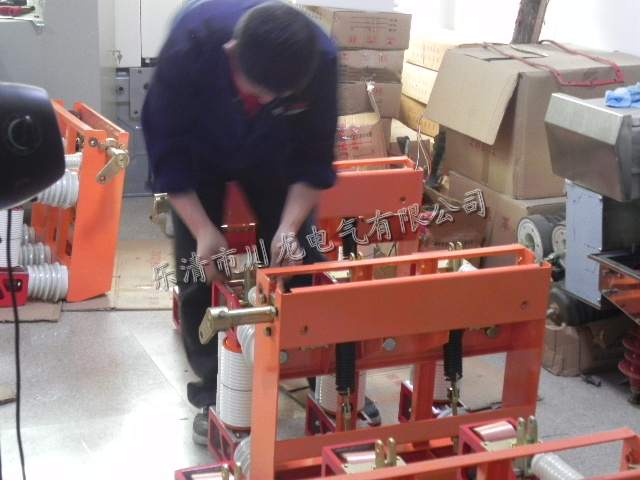

产品实拍
