ZW20-12M户外高压永磁真空断路器

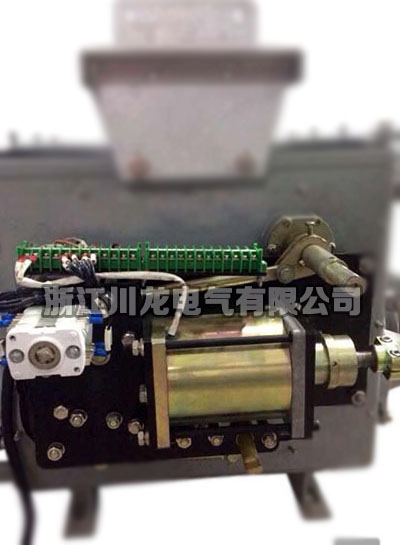

ZW20-12永磁操作机构由浙江川龙电气有限公司创新改进,并具有很高的机构可靠性,该永磁操作机构主要应用于ZW20-12户外高压真空断路器,10KV的中压架空线电网，作为分、合负荷电流，过载电流及短路电流之用。适用于城网、农网、矿山及铁道的电力设备建设和改造。

    此款ZW20-12永磁操作机构的安装、调试、外观等设计和相应的ZW20-12永磁外壳相配合。操作安装、调试符合人机关系。和相应的智能永磁控制器相配合，满足配网的自动化需求。

ZW20M-12/630-20型户外高压交流真空断路器(以下简称断路器)为额定电压12kV，三相交流50Hz的户外配电设备。它采用真空灭弧和SF6气体作为绝缘介质，是ZW20-12型柱上真空断路器改进型产品。箱体采用了引进日本东芝公司VSP5的气体密封，防爆，绝缘结构技术，进出线导管也进行了密封性能改进,整体密封性能优良，内部充装的SF6气体不泄漏，不受外界环境影响，

所以，ZW20A-12型户外柱上真空断路器是一种免维护产品，是柱上断路器中的佳品。ZW20A-12较ZW20-12还增加了过流保护，机构弹簧储能指示，并配备航空插座作二次电气连接，便于与智能化控制器相结合。优良的电气和机构性能，使ZW20A-12型户外柱上真空断路器得到广泛的应用。主要用于开段，关合10kV电力系统的负荷电流及短路电流，适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于电网频繁操作的场合。本产品与控制器配套，具有优良的重合器功能，能满足配电自动化系统要求。本产品主要符合以下标准：GB1984 高压交流断路器GB/T11022 高压开关设备及控制设备标准的共用技术要求

3. 使用条件3.1 海拔高度：不超过2000m;3.2 周围空气温度：-40°C～+40°C，日温差：日温变化不大于25°C;3.3 风速:不大于35m/s;3.4 无易燃，爆炸危险，强烈化学腐蚀物(如各种酸，碱或浓烟等)和剧烈震动的场所。

4. 产品特点操作灵活，方便：本产品既可电动储能，电动分合闸，也可手动储能，手动分，合闸功能，并能近距离或远离遥控操作；开断性能优越：开断短路电流25KA达30次；操作功率小，可靠性高：全新设计的小型化电动弹簧机构，机件数目和储能电机是额定功率(约40W左右)都降低到最低水平；安装方式灵活：可采用柱上吊装或坐安装方式；具有免维护特性：断路器主回路，二次元器件,操作机构均密封在SF6气体(零表压)中，不受外界环境影响，性能稳定，可靠，免维护；密封性能可靠：采用成熟的密封结构技术，密封性可靠；进出线绝缘性能优良：采用硅橡胶套管，使接线端子之间绝缘离充裕，外绝缘性能优良使用安全；“四遥”功能：可与控制器配套，实现遥控，遥测，遥信和遥调功能。

功能原理

技术参数

结构尺寸

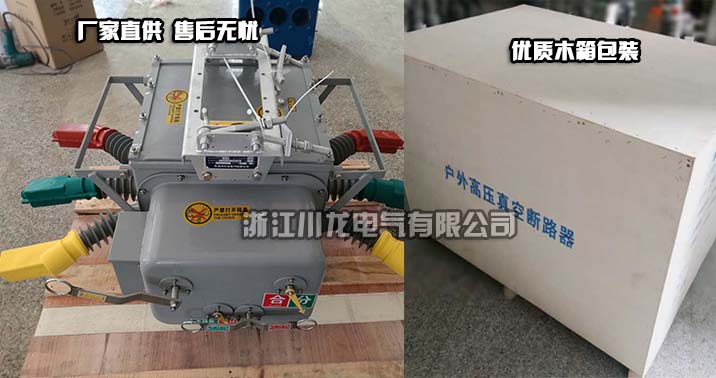

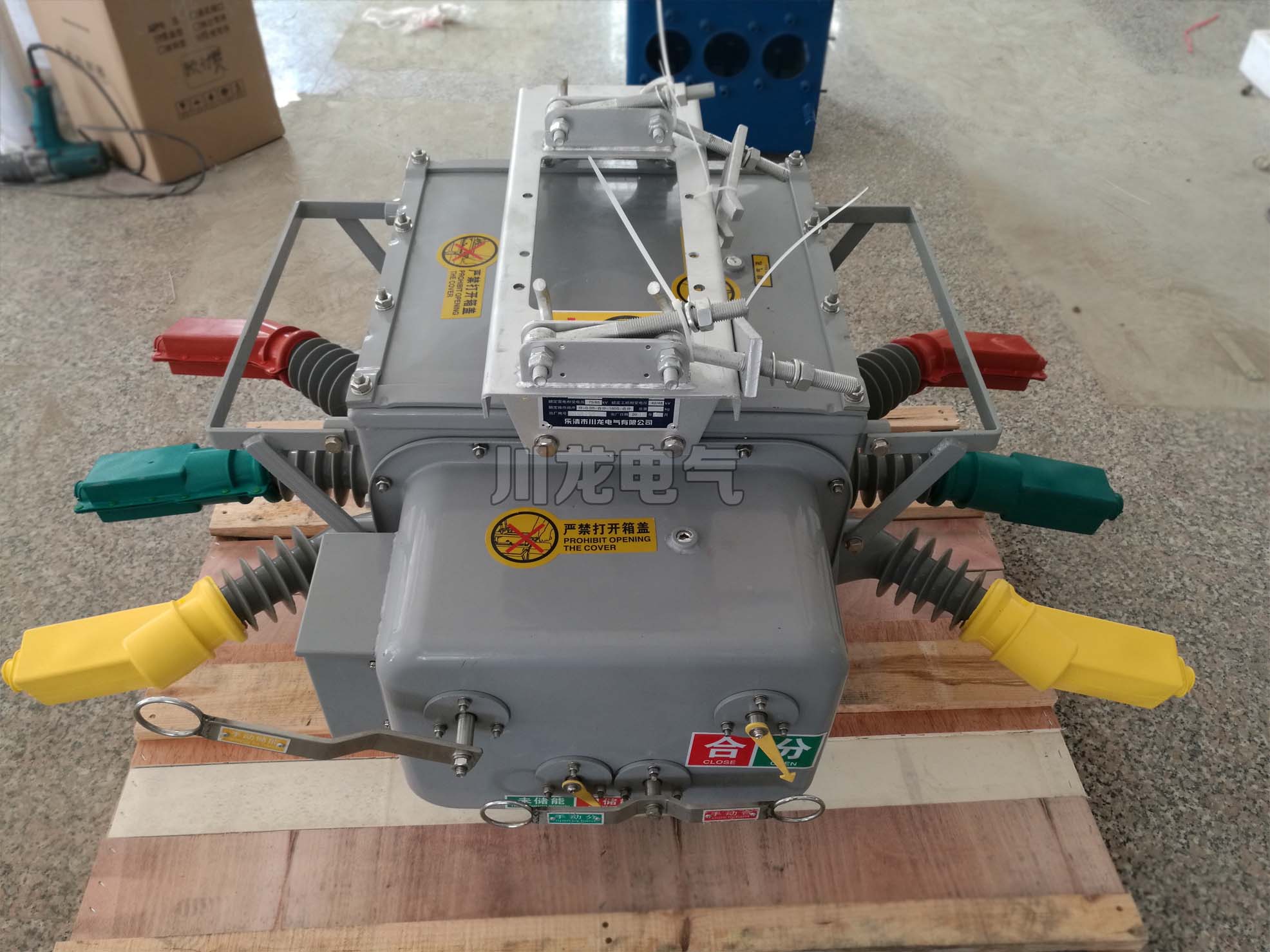

产品实拍
