ZW32电动真空断路器,电动无隔离,可选配遥控器 实现遥分、遥合,还可配 简易控制箱,具有远程有线分合闸 动作和分合闸指示、储能指示。
材质配置

不锈钢外壳,电动操作,带CZX32型操作箱,可实现有线远程分闸,合闸,分合指示,储能指示,可带遥控器。速断过流保护

型号

CZW32-12D/630-20

全国24小时销售热线:

13616630771

ZW32-12/630-20户外高压真空断路器(以下简称断路器)为额定电压12KV,三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用,及农村电网频繁操作的场所。

本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的原理和方法等内容。



1.3 型号意义

1.4 引用标准

断路器符合《GB/T11022 高压开关及其控制设备标准的共用技术条件》、《GB1984-89 交流断路器》《GB1985-89 交流高压隔离开关和接地开关》和DL404、IEC56等标准的有关要求。

2、结构特点

2.1 该断路器由三相支住、机构箱组成,结构简单明了,三相支柱及电流互感器采用户外环氧树固体或硅橡胶绝缘,具有耐高低温、耐紫外线、耐老化等优点;采用小型化弹簧操动机构,分合闸能耗低、机构传动输出采用主轴滑动方式,无扭力损耗,分合传动件少,可靠性高;电流互感器安装于动端出线,二次采用插拔结构,维护更换方便。

2.2 装有真空来弧室的高压真空断路器开断性能稳定可靠,具有无燃烧和baozha危险、安全、免维护、体积小、重量轻(<100kg)和使用寿命长等特点。

2.3 断路器采用全封闭结构,密封性能好,有防潮、防凝露性能,适应于高温潮湿地区使用。

2.4 断路器的合、分闸可手动或电动操作及远方操作。可与控制器配套实现配电自动化,也可与重合控制器配合组成重合器。

2.5 操作机构新颖、简单、动作可靠、体积小、机械寿命可达1万次。

2.6 断路器的安装方式可采用单杆或双杆座装方式。

功能原理

技术参数

主要技术参数

序号

项目

单位

参数

1

额定电压

KV

12

2

额定电流

HZ

630

3

额定频率

A

50

4

额定短路开断电流

KA

20

5

额定峰值耐受电流(峰值)

KA

50

6

额定短时耐受电流

KA

20

7

额定短路关合电流(峰值)

KA

50

8

机械寿命

10000

9

额定短路开断电流开断次数

30

10

工频耐受电压(1min);(湿)(干)相同、对地/断口

KV

42/48

11

雷电冲击耐受电压(峰值)相同、对地/断口

KV

75/85

12

二次回路1min工频耐压

KV

2

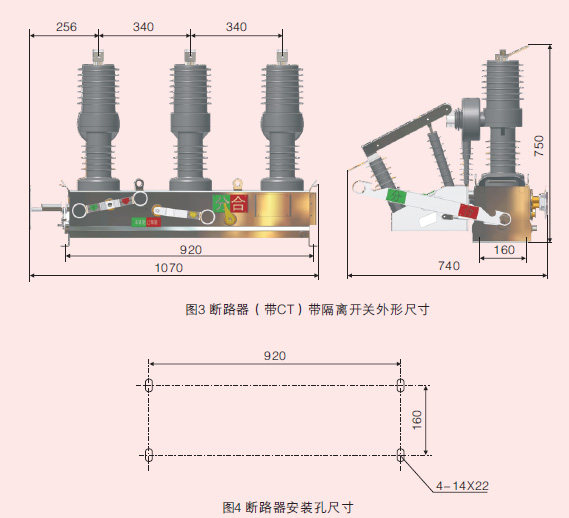

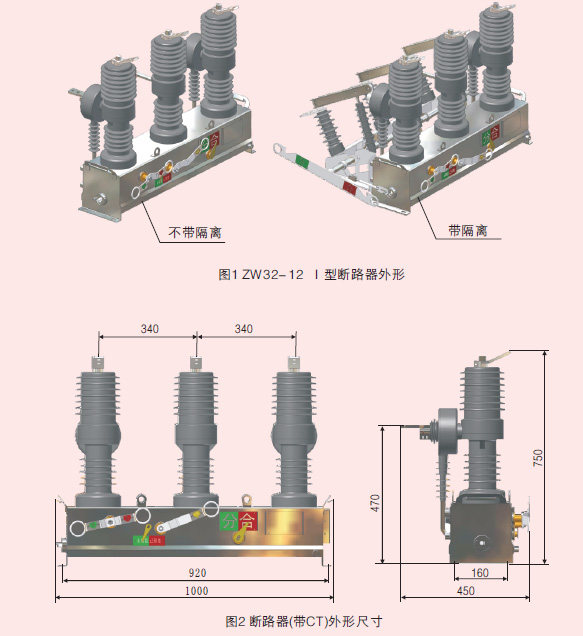

结构尺寸

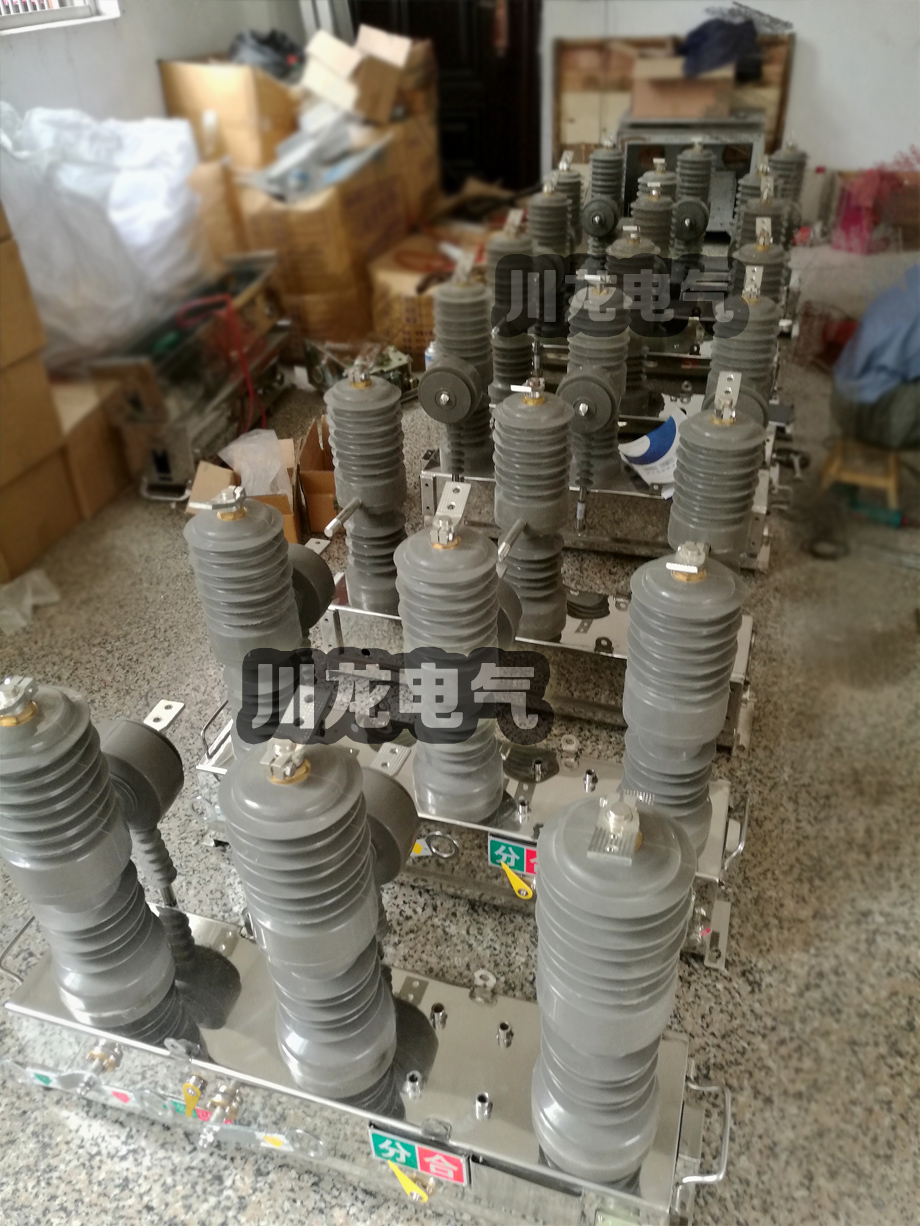

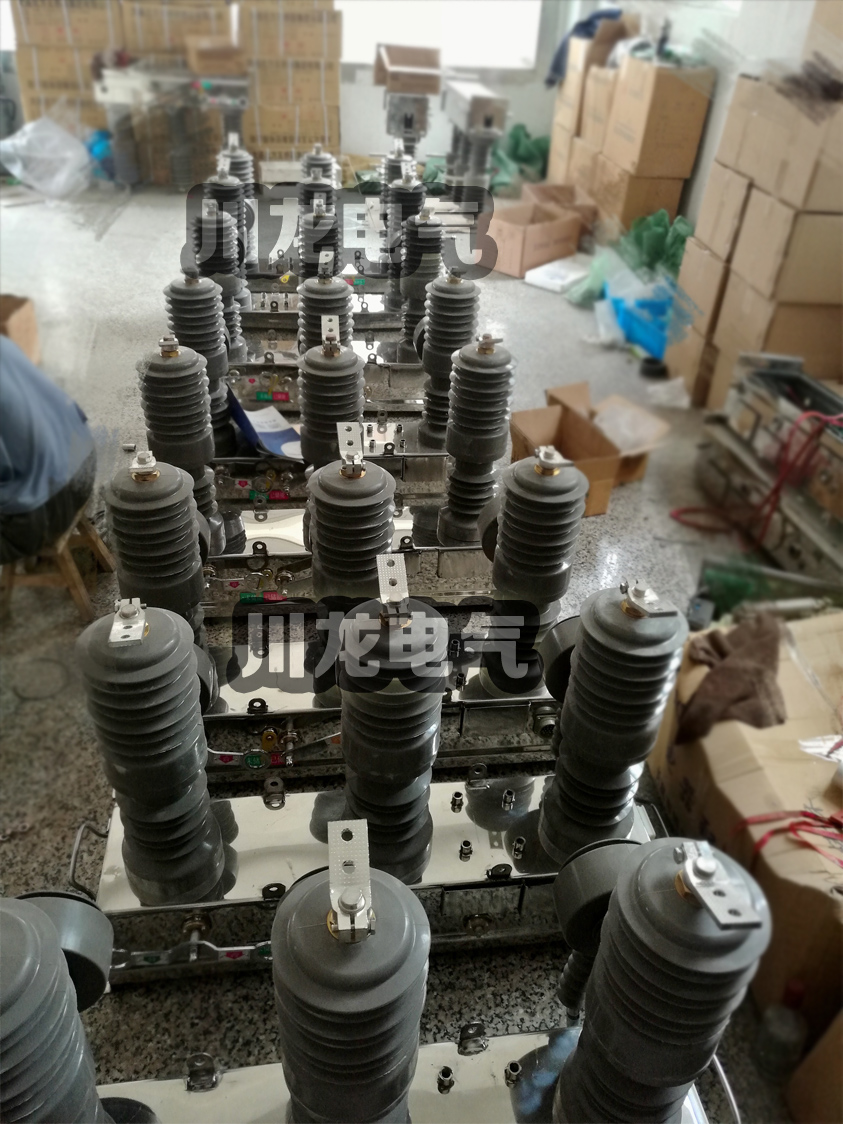

产品实拍
