ZW32-12G户外高压真空断路器带隔离刀闸

1.1 产品型号及名称

ZW32-12/630-20户外高压真空断路器。

ZW32-12G/630-20

1.2 主要用途

ZW32-12/630-20户外高压真空断路器（以下简称断路器）为额定电压12KV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。

本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的原理和方法等内容。

ZW32-12FG/630-20带看门狗隔离真空断路器

ZW32-12GG双隔离双电源真空断路器，需要的用户可联系我们。

1.3 型号意义

1.4 引用标准

断路器符合《GB/T11022 高压开关及其控制设备标准的共用技术条件》、《GB1984-89 交流断路器》《GB1985-89 交流高压隔离开关和接地开关》和DL404、IEC56等标准的有关要求。

1.5 使用环境条件

1、海拔高度不超过2000米；

2、周围空气温度：-45℃~+65℃；日温差：日变化25℃；

3、风速不大于35m/s；

4、无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。

使用条件a) 周围空气温度: -40℃～+40℃；

4.1 正常使用条件

b) 海拔高度: 不超过2000m;

c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；

d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；

e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；

f) 污秽等级:Ⅲ级。

4.2 特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，

并取得一致的意见。

功能原理

结构特点

2.1 该断路器由三相支住、机构箱组成，结构简单明了，三相支柱及电流互感器采用户外环氧树固体或硅橡胶绝缘，具有耐高低温、耐紫外线、耐老化等优点；采用小型化弹簧操动机构，分合闸能耗低、机构传动输出采用主轴滑动方式，无扭力损耗，分合传动件少，可靠性高；电流互感器安装于动端出线，二次采用插拔结构，维护更换方便。

2.2 装有真空来弧室的高压真空断路器开断性能稳定可靠，具有无燃烧和baozha危险、安全、免维护、体积小、重量轻（＜100kg）和使用寿命长等特点。

2.3 断路器采用全封闭结构，密封性能好，有防潮、防凝露性能，适应于高温潮湿地区使用。

2.4 断路器的合、分闸可手动或电动操作及远方操作。可与控制器配套实现配电自动化，也可与重合控制器配合组成重合器。

2.5 操作机构新颖、简单、动作可靠、体积小、机械寿命可达1万次。

2.6 断路器的安装方式可采用单杆或双杆座装方式。

技术参数

主要技术参数

结构尺寸

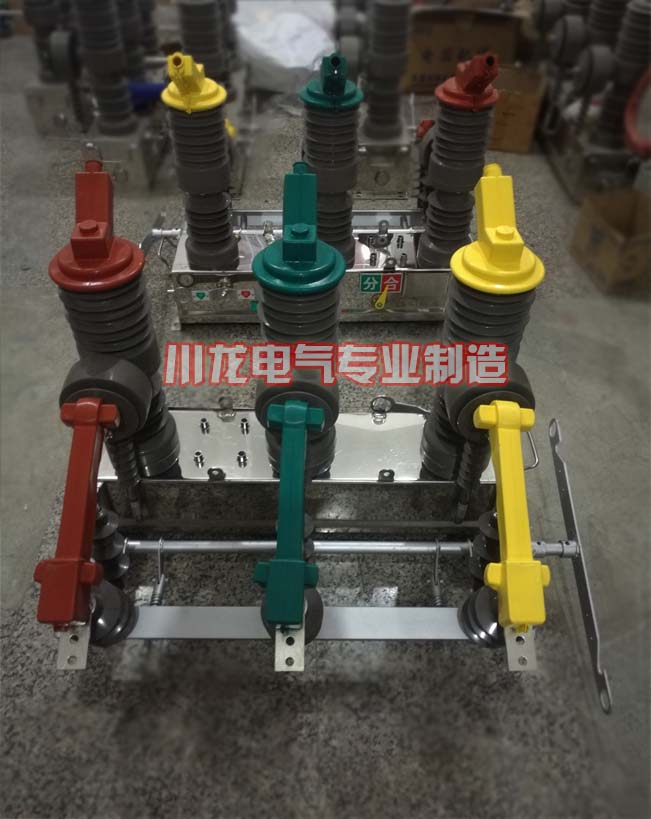

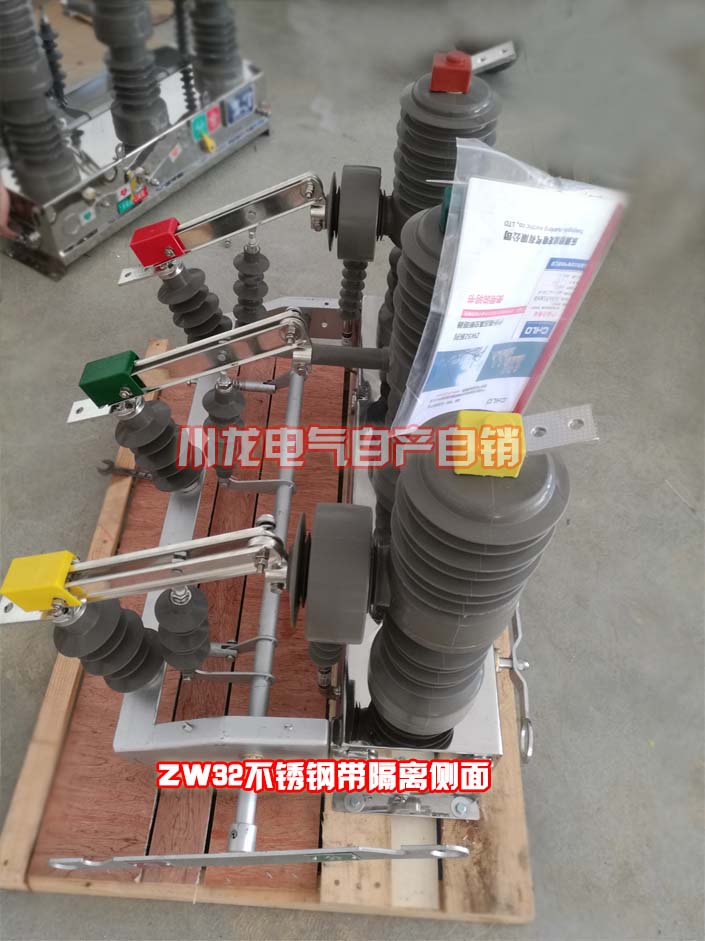

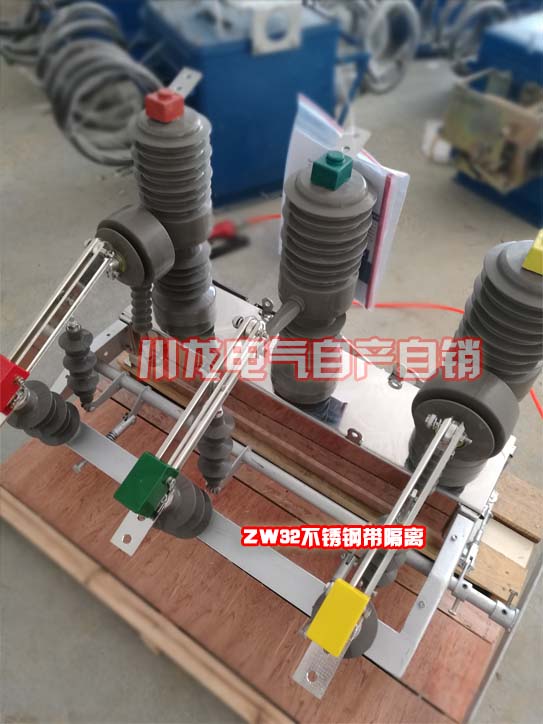

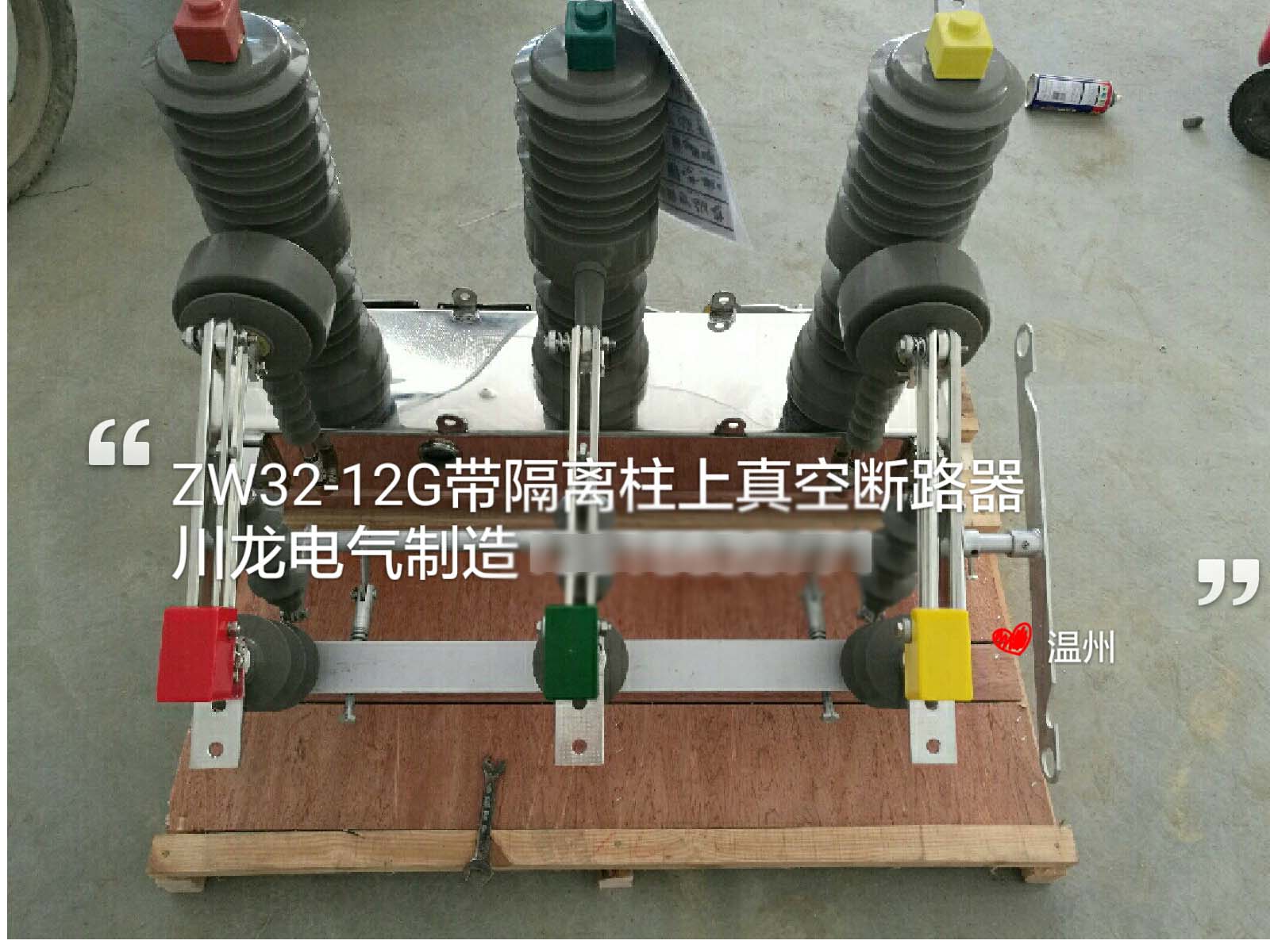

产品实拍
