ZW32永磁高压真空断路器

ZW32M-12型户外高压智能真空断路器(以下简称断路器)是三相交流50Hz，适用于额定电压为7.2～12kV的户外高压开关设备。断路器符合国标GB1984《高压交流断路器》及专业标准JB3855《3.6～40.5kV户外交流高压真空断路器》和相关的IEC标准。常供工矿企业、发电厂以及变电站作电气设备的控制和保护之用，并适用于频繁操作的场所。断路器具有多次开断和快速重合闸的能力。

ZW32M-12型户外高压智能真空断路器，是我公司自主研发的一种综合保护户外智能开关。它主要由真空断路器本体和控制器的及外置电压互感器三大部分组成，三者通过航空插座及户外密封电缆进行电气连接，具有故障检测功能，保护控制功能和通讯功能，能可靠判断、检测开关进、出线侧的毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。
断路器采用永磁操动机构，断路器机械寿命为3万次,3万次之内无需检修、调整，实现了高可靠，长寿命。

性能特点：该型产品采用永磁操作机构进行操作；由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提高了开关的可靠性和机械寿命。

二、断路器型号、名称及含义

Z W 32 M – 12 / 630 – 20

Z:真空断路器 W:户外 32:产品设计序号 M为永磁机构或Y 12:额定电压(kV) 630：额定电流(A) 20：额定短路开断电流（kA）

三、使用环境条件

a) 环境温度不高于 + 45 ℃，不低于 – 30 ℃；

b) 空气相对湿度：日平均值不大于95%，月平均值不大于90%；

饱和蒸汽压：日平均值不大于2.2×10-3 MPa，月平均值不大于1.8×10-3 MPa；

在高湿度期温度急降时，可能凝露；

c) 海拔高度不超过 1000 米；

d) 地震烈度不超过8级；

e) 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。

客户如有其它特殊要求，可在订货时提出，我公司可给予最大满足。

功能原理

断路器的工作原理

6．1 灭弧原理

断路器配用的真空灭弧室，具有极高的真空度，以真空作为灭弧和绝缘介质。当动、静触头在操动机构作用下带电分闸时，在触头间将会产生电弧；同时，由于触头的特殊结构，在触头间隙中产生出一定的纵向磁场，使真空电弧保持着扩散型，并维持低的电弧电压。在电流自然过零时，残留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或凝聚在触头表面和屏蔽罩上，灭弧室断口的介质绝缘强度很快被恢复，达到分断的目的。

6．2 永磁机构工作原理

电动分、合闸：永磁操动机构动铁芯动作，直接推动绝缘拉杆上下运动，完成合、分闸动作。动作完成后由永磁体提供的剩余磁场力，保持合、分闸状态。

手动分闸：拉动分闸手柄，手动脱扣轴向下带动动铁芯动作完成分闸操作。

七、断路器的调试与安装

断路器的调试和操作中的各项工作应由受过专门训练、详细了解本开关性能的专业人员进行，工作中必须考虑相应的保护和预防措施。

7．1 准备工作（在一次回路通电之前进行）

7.1.1断路器开箱后，应检查固定真空灭弧室的绝缘筒有无破裂，产品铭牌、合格证是否与订货单相符，装箱清单是否与实物相符，确信完好无误后再清理表面灰尘污垢。然后用工频耐压法检查真空灭弧室的真空度（工频耐压法检测）。

7.1.2运行前的检查

断路器在投入运行之前，必须仔细核对各操作元件的额定电压（或电流）与实际情况是否相符，给控制部分接通电源（电源电压根据订货要求），检验储能指示灯是否在10秒时间内点亮，机构每次上电，均有10秒种的蜂鸣器的报警声，必须要在上电的报警声停止后方可进行分合闸动作。

7.2 维护

必须要由专业的设备维护人员进行如下的定期维护。

7.2.1检查断路器的各安装螺钉是否松动，如有松动进行加固；

7.2.2由经过培训的专业人员检测超程和开距，将各相的参数调整到表2要求；

7.2.3重新调整超行程之后的断路器在使用前必须重新检测合闸状态下上下出线间的回路电阻，要求回路电阻值必须符合表2要求；

7.2.4使用机械特性测试仪测量断路器的机械特性符合表2要求。

7.2.5使用前对断路器重新进行一次回路的耐压检验。分别按照表1要求进行端口、相间、对地的检测。

7.2.6真空灭弧室在使用20年或达到技术参数表中规定的短路电流开断次数或电寿命后即需更换。

7.2.7蓄电池的使用和维护

产品的备用蓄电池是2节12V7AH免维修蓄电池。在产品正常使用时，插上交流电源，一边对产品提供电源，一边对蓄电池充电。在交流电源失去后，本产品在5分钟后自动关闭备用电池开关，这时，如果要使用，按下调试按钮保持1秒即可工作。

每年对蓄电池必须检查一次，如果蓄电池电压低于12V，必须立即更换。蓄电池的型号为：日本YUASA公司的NP7-12/12V 7AH，或其他公司相同性能，相同容量的蓄电池。每3年对蓄电池必须更换一次。

技术参数

主要技术参数

4．1断路器主要技术参数，见下表

4.2 断路器机械特性参数，见下表

4.3

结构尺寸

断路器的基本结构

5.1 断路器由断路器本体、加装电压互感器和永磁控制箱三部分组成,断路器本体结构采用操动机构和灭弧室上下布置的形式，断路器本体内部结构图见图1

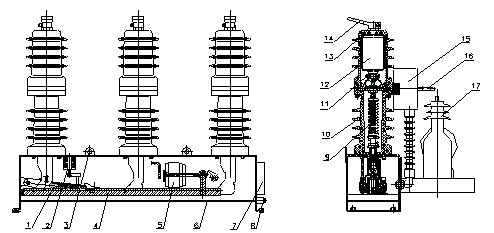

zw32永磁断路器基本结构

1分闸弹簧 2辅助开关 3起吊装置 4驱动拉杆 5永磁机构 6箱体

7接线盒 8接地标牌 9绝缘拉杆 10下绝缘筒 11导电夹 12真空灭弧室

13上绝缘筒 14上出线座 15电流互感器 16下出线座 17电压互感器

图1 断路器内部结构图

安装示意图

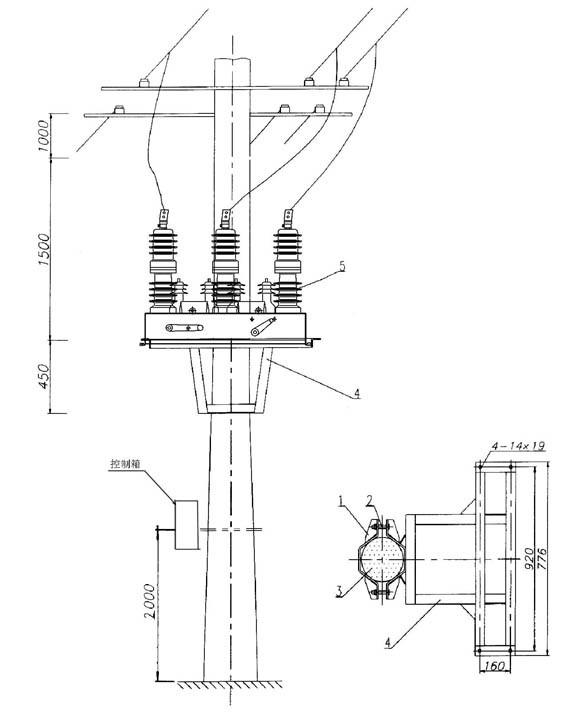

zw32-12永磁真空断路器单杆安装

单杆安装

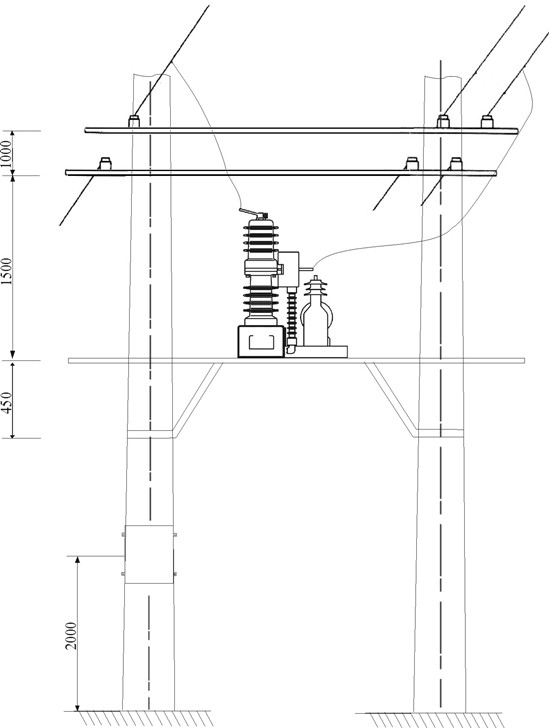

双杆安装

zw32m-12永磁断路器双杆安装

7．4安装尺寸

外形及安装尺寸图

产品实拍
