ZW8看门狗分为两种。一种是ZW8-12F,外置PT的,分界开关和普通的ZW8电动的一样。另一种是内置PT的,这种壳体加高,将电压互感器安置在壳体里面,常用型号ZWHF-12
材质配置

不锈钢外壳,内置PT外置PT,可选,隔离可选。

型号

ZWHF-12/630-20

全国24小时销售热线:

13616630771

ZW8-12F/630-20分界断路器的功能(ZW8真空断路器配套智能型看门狗控制器)
自动切除单相接地故障
用户支线发生单相接地故障时,分界开关自动分闸,变电站及馈线上的其它分支用户感觉不到故障发生;
自动隔离相间短路故障
用户支线发生相间短路故障时,分界开关在变电站出线保护跳闸后立即分闸.变电站重合后,故障线路被自动隔离,馈线上的其它分支用户迅速恢复供电(相当于一次瞬时性故障);
快速定位故障点
用户支线事故成分界开关保护动作后,仅责任用户停电,由其主动报送事故信息,电力公司可迅速派员到场排查;分界开关如配有通信模块,则自动将信息报送到电力管理中心.
监控用户负荷
分界开关可配置有线或无线通信附件,将监测数据传送到电力管理中心,实现用户负荷的远方实时数据监控.
具有环网运行功能,可应用于环网线路,
具有计量功能,可监测线路的电压,电流,频率及电量,并可远传至管理中心.
有人谐波分析功能,可为以后的电网污染治理提供可靠依据

功能原理

主要用途及适用范围
ZW8-12/630-20D用户分界开关(看门狗)主要用于10KV架空配电T接用户线路中,用户内部发生故障时,如故障在其进线段或故障虽发生在用户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时,均会造成变电站出线开关保护掉闸。如果故障性质是永久的变电站开关重合不成功。则一个中压用户界内的事故将使整条配电线路停电。这种在配电网中常见的波及事故,对社会造成恶劣影响。
此分界开关是解决上述波及事故的理想设备,该设备安装于10KV架空配电线路的责任分界点处。可以实现自动切除单相接地故障和自动隔离相间短路故障。确保非故障用户的用电安全。
此开关与FDR-02分界控制器合理结合。实现保护控制功能和通信功能。控制器与开关本体通过控制电缆和航空插件进行电气连接,实现其保护及自动监控功能。

技术参数

断路器主要技术参数

序 号 名 称 单位 数 据
1 额定电压 kV 12
2 额定电流 A 630
3 工频耐压(1min) kV 42
4 雷电冲击耐压(峰值) kV 75
5 额定短路开断电流 kA 12.5、16、20
6 额定短路关合电流(峰值) kA 31.5、40、50
7 额定峰值耐受电流 kA 31.5、40、50
8 4S短时耐受电流 kA 12.5、16、20
9 额定操作顺序   分-0.3S-合分-180S-合分
10 额定短路开断电流开断次数 30
11 机械寿命 10000
12 储能电机额定电压 V DC或AC220、110
13 额定操作电压(配专
用弹簧操作机构)
分闸线圈 V DC或AC220、DC110
合闸线圈
14 过流脱扣器额定电流 A 5
15 动静触头允许磨损厚度 mm 3
16 质量 kg 230


2、断路器调整后达到的技术参数

序 号 名 称 单位 数 据
1 触头开距 Mm 11±1
2 触头超程 Mm 3±0.5
3 平均分闸速度 M/s 1.2±0.2
4 平均合闸速度 M/s 0.9±0.2
5 合闸弹跳时间 Ms ≤2
6 三相分闸不同期性 Ms ≤2
7 合闲时间(配弹簧操动机构电动合闸) S 0.03-0.5
8 分闸时间(配弹簧操
动机构电动分闸)
最高及额定操作电压 S 0.03-0.5
最低操作电压 S 0.05-0.07
9 每相回路直流电阻 μΩ ≤180
10 相向中心距离(箱内) Mm 175±2


3、隔离开关技术参数

序 号 名 称 单位 数 据
1 额定电压 kV 12
2 额定电流 A 630
3 4S额定短时耐受电流(有效值) kA 20
4 额定峰值耐受电流 kA 50
5 1.2150μS全波冲击电压(峰值) kV 相对地75,断口间85
6 1min工频耐压(有效值) kV 相对地42,断口间48
7 各相导电回路直流电阻 μΩ ≤60
8 弹簧正压力 N 440±44
9 分闸手动操作力矩 Nm ≤150
10 触刀刚合位置偏斜 Mm ≤2


结构尺寸

断路器外形及安装尺寸

产品实拍

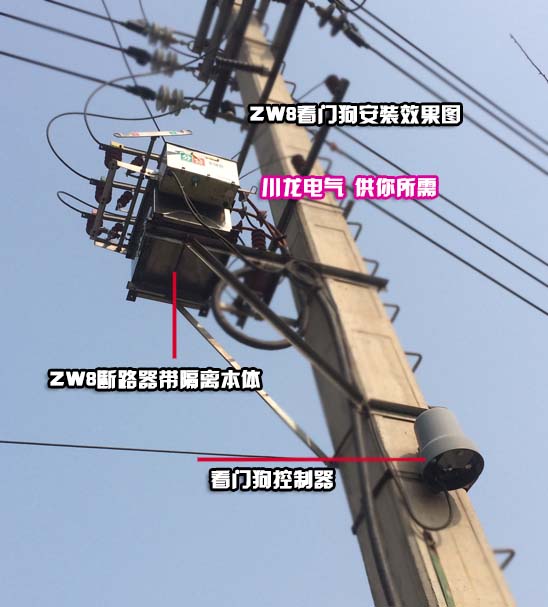

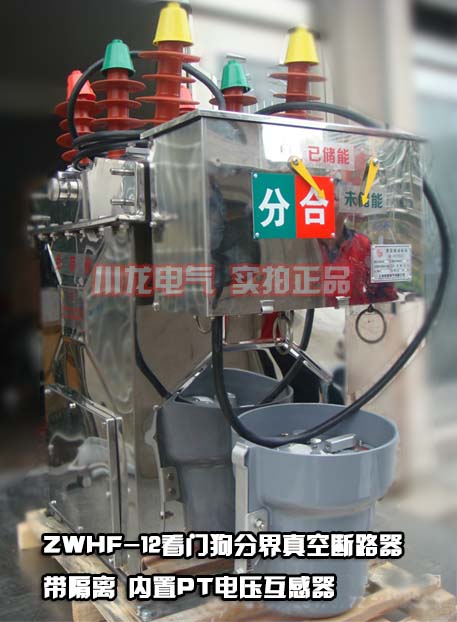

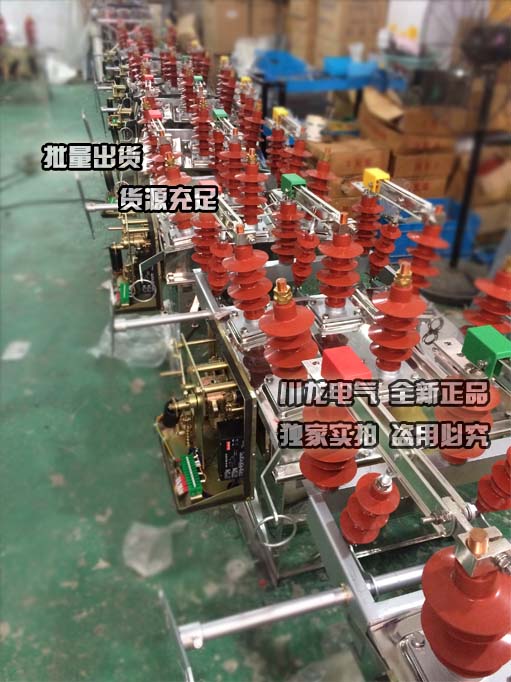

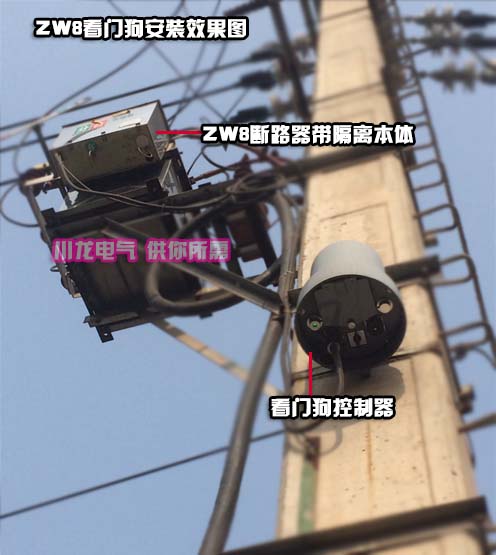

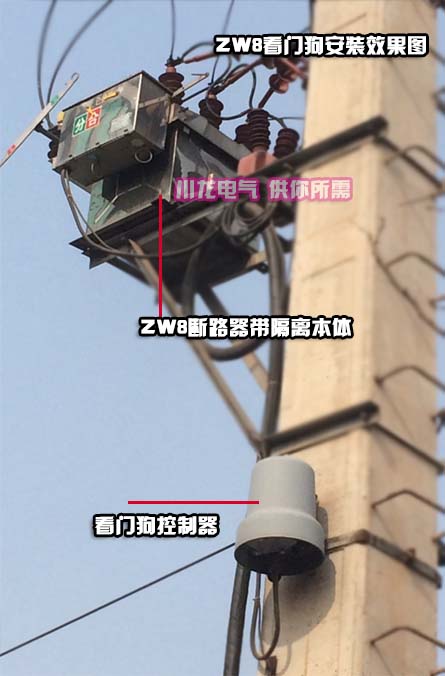

ZWHF-12看门狗分界断路器ZW8看门狗ZW8看门狗安装效果ZWHF-12分界真空断路器ZW8-12G高压真空断路器
