ZW8-12高压真空断路器

材质配置

不锈钢外壳，手动电动可选，隔离选配，智能遥控可选

型号

ZW8-12/630-20

全国24小时销售热线:

13616630771

联系我们在线QQ

ZW8-12系列户外交流高压真空断路器系三相交流50Hz户外高压开关设备，主要用于12kV农网和城网的电力系统，作为分、合负荷电流、过载电流及短路电流之用，也可用于其它类似场所。ZW8-12型户外高压柱上真空断路器是额定电压为12KV的新型户外高压开关设备，主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。是取代油浸式断路器实现无油化的理想产品。外绝缘采用硅橡胶材料，绝缘可靠，防污秽能力强。ZW8-12真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。采用高压电压互感器结构外置，内置均可。ZW8A-12是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。

型号及含义

3. 使用条件

3.1 正常使用条件a) 周围空气温度: -40℃～+40℃；b) 海拔高度: 不超过2000m;c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；f) 污秽等级:Ⅲ级。

3.2 特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。

3.3 如超出上述正常使用条件，由用户与制造厂协商。

功能原理

断路器可配置手动操作机构(只可进行手动分合闸操作)或者电动操作机构(既可手动操作，也可电动操作)；4.5 断路器可配置防涌流馈线保护装置，实现涌流延时和过流故障延时；4.6 断路器可内置套管式电流互感器2～6个，变比最大为1000/5，最小为50/5；(其它特殊要求，可与制造厂商协商)。4.7 断路器可配置外置电压互感器(见图7)，数量分别为1～2个；可配置内置电压互感器(见图8)，另可加装熔断器，数量1个；电压互感器可以作为提供电源或检测线路电压用；4.8 断路器手动和电动原理图见图1和图2。(注：以随断路器的二次接线原理图为主)

5. 断路器结构特点和动作原理5.1 断路器结构如图3所示。断路器由操动机构、导电回路、绝缘系统、密封件及壳体组成。整体结构为三极共箱式，导电回路是由进出线导电杆、动静端导电板、导电夹与真空灭弧室连接而成，外绝缘主要是通过高压套管来实现，具有搞污秽能力，内绝缘为复合绝缘。带隔离刀的断路器(见图5)，另增三极隔离开关(由另一轴驱动)与之串联，断路器和隔离开关之间有可靠的防误机械联锁装置。断路器处在合闸位置时，隔离开关不能进行分、合闸操作；断路器处在分闸位置时，隔离开关才能进行分、合闸操作。5.2 动作原理断路器是由操动机构操纵，见图3。机构或分闸弹簧17带动断路器的三极主轴6转动，同时拉动绝缘操作杆16和拐臂15，使真空灭弧室8的动静触头拉开或闭合，而使断路器处于分闸或合闸状态。隔离刀由图5中隔离刀轴驱动隔离刀的分合。隔离刀与断路器之间装有机械联锁装置，保证隔离刀先于断路器闭合，而后于断路器分开，断路器在合闸状态，隔离刀不能动作，图5中隔离刀轴7由另一手柄5操动。隔离刀分合另有标志牌显示。

技术参数

主要技术参数
1、断路器主要技术参数

序号	名称		单位	数据
1	额定电压		kV	12
2	额定电流		A	630
3	工频耐压（1min）		kV	42
4	雷电冲击耐压（峰值）		kV	75
5	额定短路开断电流		kA	12.5、16、20
6	额定短路关合电流（峰值）		kA	31.5、40、50
7	额定峰值耐受电流		kA	31.5、40、50
8	4S短时耐受电流		kA	12.5、16、20
9	额定操作顺序			分-0.3S-合分-180S-合分
10	额定短路开断电流开断次数		次	30
11	机械寿命		次	10000
12	储能电机额定电压		V	DC或AC220、110
13	额定操作电压（配专用弹簧操作机构）	分闸线圈	V	DC或AC220、DC110
13	额定操作电压（配专用弹簧操作机构）	合闸线圈	V	DC或AC220、DC110
14	过流脱扣器额定电流		A	5
15	动静触头允许磨损厚度		mm	3
16	质量		kg	230

2、断路器调整后达到的技术参数

序号	名称		单位	数据
1	触头开距		Mm	11±1
2	触头超程		Mm	3±0.5
3	平均分闸速度		M/s	1.2±0.2
4	平均合闸速度		M/s	0.9±0.2
5	合闸弹跳时间		Ms	≤2
6	三相分闸不同期性		Ms	≤2
7	合闲时间（配弹簧操动机构电动合闸）		S	0.03-0.5
8	分闸时间（配弹簧操动机构电动分闸）	最高及额定操作电压	S	0.03-0.5
8	分闸时间（配弹簧操动机构电动分闸）	最低操作电压	S	0.05-0.07
9	每相回路直流电阻		μΩ	≤180
10	相向中心距离（箱内)		Mm	175±2

3、隔离开关技术参数

序号	名称	单位	数据
1	额定电压	kV	12
2	额定电流	A	630
3	4S额定短时耐受电流（有效值）	kA	20
4	额定峰值耐受电流	kA	50
5	1.2150μS全波冲击电压（峰值）	kV	相对地75，断口间85
6	1min工频耐压（有效值）	kV	相对地42，断口间48
7	各相导电回路直流电阻	μΩ	≤60
8	弹簧正压力	N	440±44
9	分闸手动操作力矩	Nm	≤150
10	触刀刚合位置偏斜	Mm	≤2

结构尺寸

断路器外形及安装尺寸

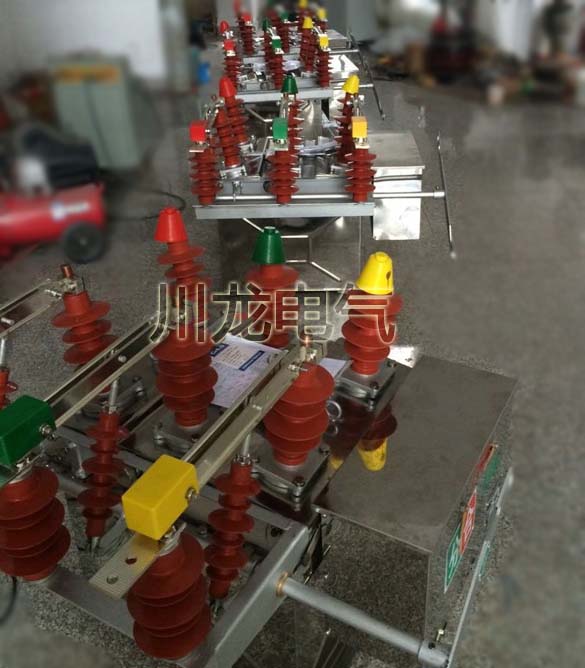

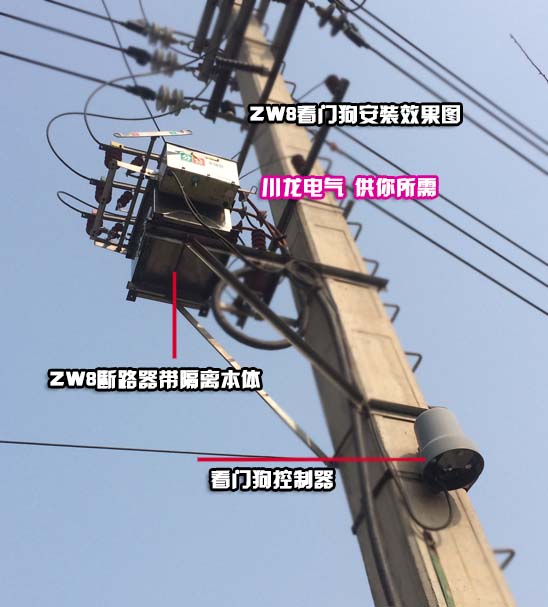

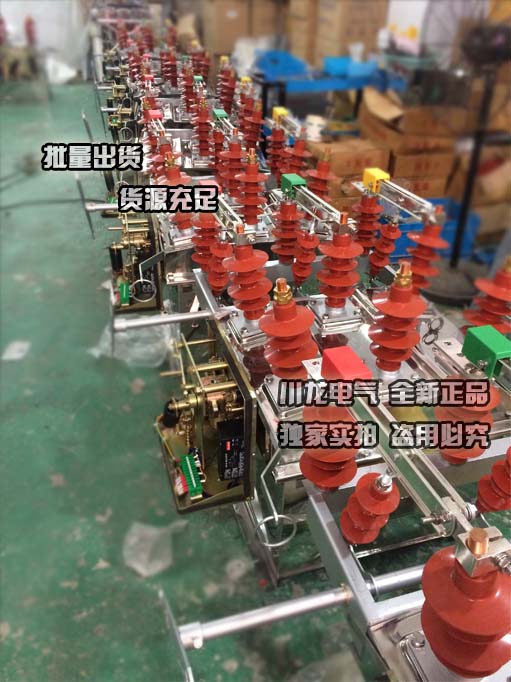

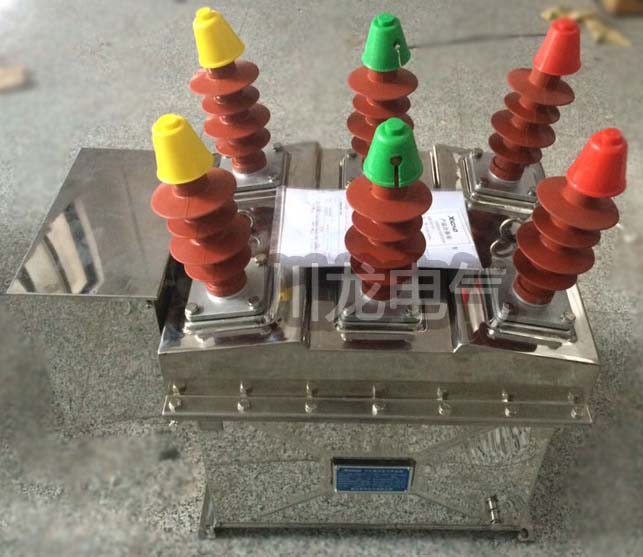

产品实拍
